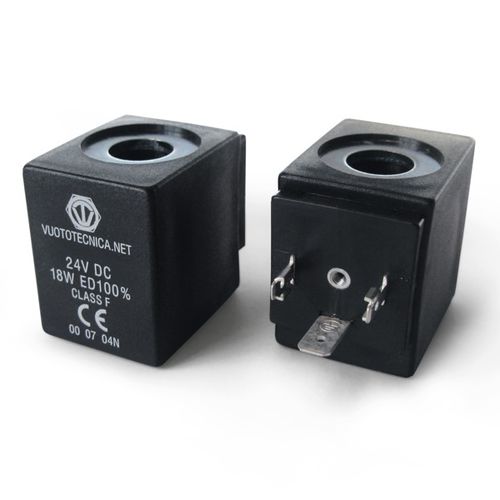

AC-Spule 0007 series

DCfür MagnetventilKupferdraht

Zubehör und ersatzteile für magnetventile: - Elektrische spulen Elektrische Spulen sind auf vollständig mit Kunstharz überzogene Nylonrollen gewickelte Kupferdrähte, die die Aufgabe haben, die elektromagnetischen Aktoren zu betätigen, mit den die Magnetventile ausgerüstet sind. Die Spulen werden von elektrischem Strom durchflossen und erzeugen ein Magnetfeld, das in der Lage ist, den verschiebbaren Kern im Inneren der Aktoren zu aktivieren; an den beweglichen Kernen ist in der Regel ein Verschluss integriert oder befestigt, der durch Öffnen oder Schließen der Öffnungen der Ventile deren Umschaltung hervorruft. Die elektrischen Spulen entsprechend den Standards, sind vollständig mit Kunstharz überzogen und hermetisch dicht, Isolationsklasse F (bis 155 °C) gemäß VDE-Normen, sie verfügen über elektrische Anschlüsse mit drei Anschlussklemmen von 6,3 mm, für Steckverbinder gemäß EN 175301-803 (ehem. DIN 43650). Schutzart: IP 54; IP 65 bei eingestecktem Steckverbinder. Zulässige Toleranz auf den Nominalwert der Spannung: ±10%. Zulässige Toleranz auf den Wert der Frequenz: ±5% Umgebungstemperatur: -10 bis +45 °C Temperatur der Luft: -10 bis +95 °C Stromaufnahme: 8 ÷ 16.5 V.A. bei Wechselstrom und 6.5 ÷ 16 W bei Gleichstrom. Die elektrischen Spulen sind um 360° schwenkbar.
