Gassonde SS31H

Sauerstoffrobust

Allgemeine Informationen

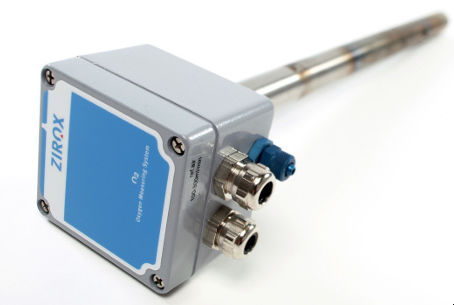

ZIROX Rauchgassonden SS31/SS31H sind robuste Sauerstoffsensoren zur Lambdabestimmung in Großfeuerungsanlagen und zur Messung des O2-Partialdrucks in Ofenatmosphären. Die Sonden sind kalibrier-, drift- und wartungsfrei. Ein integrierter Heizer stellt die Betriebstemperatur sicher und verhindert Messverfälschungen durch Abkühlung des Messgases in der Absaugleitung. Hochwertige Komponenten und Materialien sorgen für lange Langzeitstabilität.

Einsatzgebiete

• Rauchgasmessungen in Kraftwerken und Großfeuerungsanlagen
• Prozessgasmessungen in Industrieöfen

Technische Daten - Sauerstoffsonde SS31H
Länge: 300...1800 mm
Durchmesser: 25 mm
Gewicht: 1...3,5 kg
Material: Edelstahl 1.4841
Abmessung Klemmkopf: 75 x 80 x 60 mm
Klemmen: 5 x Phönix MBK 2,5/E
Schutzgrad: IP52 (IP65 auf Anfrage)
Betriebsspannung: 36 V (DC oder AC)
Heizwiderstand AC / DC: 8 Ohm
Heizstrom AC / DC: 4,5 A
Heizleistung AC / DC: 160 VA
Heizungsregelung: PWM, max. Taktzeit 500 ms
Messbereich: -0,01...20,6 Vol.-% O2
Genauigkeit: < 5 % rel. Fehler
Betriebstemperatur (Sonde): 700...800 °C
Offset: -2 mV...-10 mV
Sensorspannung (5,0 Vol.-%, 800 °C): -33,1 mV
Thermoelement: Typ B (800 °C ≙ 3,2 mV)
Max. Messgasströmung: 10 m/s
Referenzgas: Luft
Referenzgasmenge: 5...10 l/h

Klemmbelegung

• (1) Masse — AGND
• (2) Sensorspannung — -Uz
• (3) Thermospannung — +Ut
• (4) Heizung — UH
• (5) Heizung — UH

Einbauempfehlung

• Stopfbuchse oder Schneidringverschraubung zur sicheren Abdichtung verwenden

Optionen

• Prüfgaskanal für In-situ-Prüfung der Sonde
• Tauchhülse zum Schutz der Sonde bei Strömungen > 10 m/s

Charakteristika / Technische Spezifikationen

• Modell: SS31 / SS31H
• Länge: 300...1800 mm
• Durchmesser: 25 mm
• Gewicht: 1...3,5 kg
• Gehäusematerial: Edelstahl 1.4841
• Klemmkopf: 75 x 80 x 60 mm
• Schutzart: IP52 (IP65 auf Anfrage)
• Versorgungsspannung: 36 V (DC oder AC)
• Heizung: 160 VA, 4,5 A, 8 Ohm
• Heizungsregelung: PWM, max. Taktzeit 500 ms
• Messbereich O2: -0,01...20,6 Vol.-%
• Genauigkeit: < 5 % rel. Fehler
• Betriebstemperatur: 700...800 °C
• Thermoelement: Typ B
• Max. Messgasströmung: 10 m/s (Tauchhülse optional bei höheren Strömungen)
• Referenzgas: Luft, Referenzgasmenge 5...10 l/h
