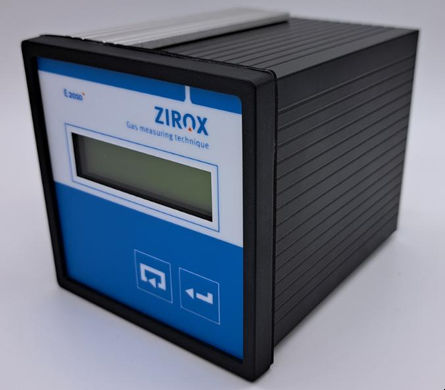

Elektronische Kontrolleinheit / Spannung E2010

Allgemeine Informationen
Die elektronische Einheit E2010 ist das Standardgerät für den Einsatz mit ZIROX-Sauerstoffsonden. Sie erfasst die Sondensignale, wandelt sie gemäß der Nernst-Gleichung in Sauerstoffkonzentrationen um und stellt den Messwert über einen standardisierten 4-20-mA-Ausgang bereit. Die E2010 übernimmt zudem die Spannungsversorgung und die Heizungsregelung für beheizte ZIROX-Sonden.

Eigenschaften

• Signalaufnahme und -verarbeitung für ZIROX-Sauerstoffsonden
• Messwertausgabe über Standard-Schnittstelle 4-20 mA
• Spannungsversorgung und Heizungsregelung für beheizte Sonden
• LCD-Dot-Matrix-Anzeige und 2 Folientaster für lokale Überwachung

Technische Daten E2010

• Signaleingang: Zell- und Thermospannung der ZIROX-Sonde
• Messbereich: 0...20,64 Vol.-% O2 (bis 100 Vol.-% auf Anfrage)
• Messgenauigkeit: Relativer Fehler < 5 %
• Referenzgasversorgung: keine (muss vom Anwender bereitgestellt werden)
• Anzeige: LCD (Dot-Matrix), 2 x 16 Zeichen
• Tastatur: 2 Folientaster
• Ausgang: Stromausgang 4...20 mA (entspricht 0...20 Vol.-% O2)
• Stromversorgung: 24 V DC +/- 10 %, 5 A
• Abmessungen: 96 x 96 x 125 mm
• Masse: ca. 650 g
• Schutzgrad: IP30 (Front IP52)
• Einsatztemperatur: 0...+40 °C, 0...95 % rel. Luftfeuchtigkeit
• Lagertemperatur: -20...+50 °C, 0...95 % rel. Luftfeuchtigkeit
