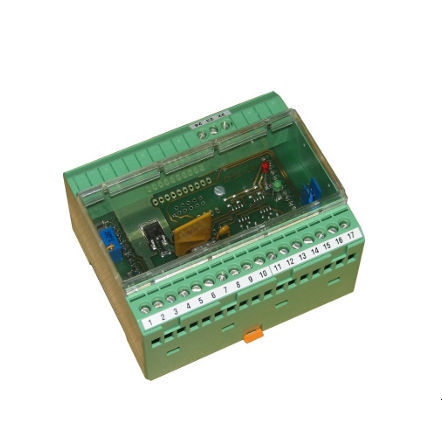

Elektronische Kontrolleinheit E713

Allgemeine Informationen
Die E713 ist eine Elektronikeinheit zur Erfassung und Verarbeitung der Signale von ZIROX®-Sauerstoffsonden. Sie wandelt Sondensignale entsprechend der Nernst-Gleichung in Sauerstoffkonzentrationen um und stellt die Messwerte über analoge Standardschnittstellen bereit. Die Einheit versorgt die Sonden elektrisch und regelt die Heizung für beheizte ZIROX®-Sonden. Lieferbar sind Varianten für Schaltschrank-/Frontplatte sowie Hutschienenmodule; auf Wunsch mit Pumpenmodul im Stahl-Feldgehäuse.

Einsatzgebiete / Merkmale

• Erfassung und Verarbeitung der Messwerte von ZIROX®-Sonden
• Messwertausgabe über 4-20 mA (Standard), optional 0/2-10 V
• Spannungsversorgung und Heizungsregelung für beheizte Sonden (Heizungsstrom bis 5 A)
• Prozessüberwachung und Integration in Steuerungen
• Optionale digitale Schnittstelle (RS232) und Kalibrierung über RS232

Technische Daten

• Signaleingang: ZIROX® Sensor- und Thermospannung
• Messbereich: 0...20,64 Vol.-% O2 (auf Anfrage erweiterbar bis 100 Vol.-%)
• Genauigkeit: relative Abweichung < 5 % (typisch)
• Referenzgasversorgung: nicht integriert (optional über Pumpenmodul)
• Anzeige: LCD-Punktmatrix, 2 x 16 Zeichen
• Tastenfeld: 2 Folientasten
• Analogausgang: 4...20 mA (entspricht 0...20 Vol.-% O2), optional 0/2-10 V; potentialgetrennt bis 500 V DC
• Digitale Schnittstelle: RS232 (optional)
• Stromversorgung: 24 V DC ±10 %, Gerätestrom typ. ca. 60 mA (zzgl. Heizstrom für Sonde)
• Heizungsregelung: 24 V DC, max. 5 A
• Abmessungen (Frontplattengehäuse): 96 x 96 x 150 mm³; (Hutschienenmodul): 90 x 75 x 55 mm³
• Gewicht: ca. 0,3 kg (Frontplattenvariante)
• Schutzgrad: IP22 (Frontplattenvariante) / IP20 (Hutschienenmodul)
• Einsatztemperatur: 0...+40 °C (Standard) / bis +50 °C je nach Variante; Luftfeuchte 0...95 % rel.
• Lagertemperatur: -20...+50 °C (Standard) / bis +60 °C je nach Variante

Charakteristiken / Technische Spezifikationen

• Low-Cost-Elektronik für Schaltschrankeinbau oder Hutschienenmontage
• Erfassung und Verarbeitung nach Nernst-Gleichung für ZIROX®-Sonden
• Standardausgang 4-20 mA; optionale Schnittstellen und Kalibrierung
• Betriebsspannung 24 V DC mit integrierter Heizungsregelung für beheizte Sonden (max. 5 A)
• Messbereich flexibel, Erweiterungen und Sonderausführungen auf Anfrage
