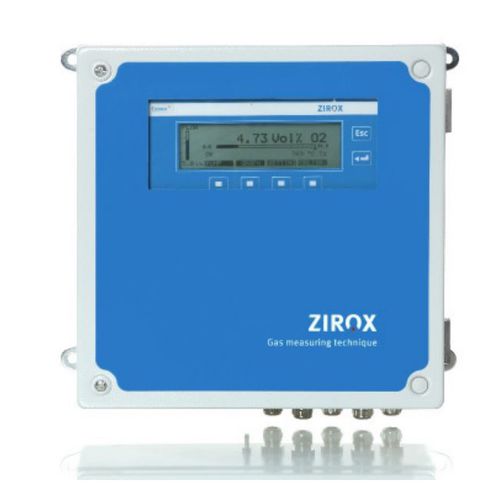

Elektronische Kontrolleinheit E2000

Die Signale der ZIROX-Sonden (Zellspannung und Thermospannung) werden in der Elektronik zum Sauerstoffpartialdruck entsprechend der Nernst-Gleichung verarbeitet. Die Ausgabe kann in verschiedenen Größen erfolgen (in der Regel als Konzentration in Vol.-%). Die Geräteeinheit E2000 versorgt die Sonde mittels interner Pumpe mit Referenzluft. Für die geheizten Sonden werden zusätzlich Spannungsversorgung und Temperatur-regelung realisiert. Weiterhin überwacht die Elektronik die Sonde über eine zyklische Messung des Zellwiderstandes und gibt ggf. eine Fehlermeldung aus. Vom Anwender können zwei Grenzwerte frei programmiert werden. Die Ausgabe der Meldungen erfolgt über Relais. Bei Bedarf kann die Elektronik mit einer automatischen Kalibrierfunktion aufgerüstet werden. In unvollständig verbrannten Gasen (reduzierende Bedingungen) können unter bestimmten Voraussetzungen (bekannte Brenngaszusammensetzung, z.B. C/H-Verhältnis) weitere, für den jeweiligen Prozess relevante Größen berechnet werden (Luftfaktor λ; c(CO2) und c(H2O) im Wassergasgleichgewicht; Taupunkt; H2O/H2-Verhältnis; CO2/CO-Verhältnis). Einsatzgebiete Signalverarbeitung und Anzeige der Messwerte von ZIROX®-Sonden Kalibrier- und Überwachungsfunktionen für ZIROX®-Sonden Messwertausgabe über Standard-Schnittstellen Prozessüberwachung über Standard-Schnittstellen Anwenderspezifische Lösungen Auto-Kalibrierfunktion (Option)
