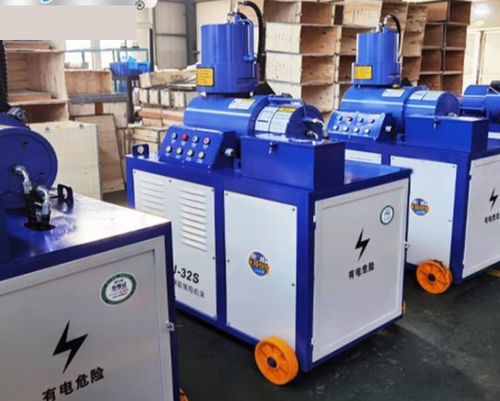

Doppelkopf-Umformmaschine HDCJ series

Stangefür BetonstahlStahl

Übersicht
Die Zuverlässigkeit von Bewehrungsverbindungen ist entscheidend für Gebäude, Straßen, Brücken und Infrastrukturprojekte. Die YG Upsetting-Maschine verformt kalt die Enden profillierter Bewehrungsstäbe, erhöht deren Durchmesser und Zugfestigkeit und ermöglicht parallelgewindige Verbindungen mit äquivalenter Festigkeit. Das Gerät verbessert die Verbindungseigenschaften und die Baustelleneffizienz gegenüber herkömmlichen Überlappungs- oder Schweißverfahren.

Funktionsweise & Hauptvorteile

• Upsetting-Prinzip: Durch Kaltumformung wird der Durchmesser des Stabendes mittels gesteuerter axialer Kompression vergrößert und eine einheitliche ausgeweitete Sektion für das Gewindewalzen erzeugt.
• Aufbau und Arbeitsablauf: Besteht aus Rahmen, Spannbacken, zykloidalem Getriebe, Rillenschälwalzenkopf, Zuführmechanismus, Kühlsystem und Steuerung für schnelles, reproduzierbares Formen.
• Kernvorteil: Upset- und Gewindeverbindungen liefern hohe, stabile Zugfestigkeiten ohne metallurgische Veränderungen durch Schweißen, was zuverlässige Leistung unter unterschiedlichen Baustellenbedingungen ermöglicht.
• Großvolumige Hydraulikpumpe und präzise Kolbenhubsteuerung (z.B. 140mm) gewährleisten konstante Umformkräfte (bis 2036KN bei Einkolben-Modellen).
• Einfache Bedienung reduziert den Schulungsaufwand und beschleunigt die Montage vor Ort.

Technische Parameter der Upsetting-Maschine (Tabelle)
Model | HDCJ-32 | HDCJ-40 | GDCJ-40
Verarbeitungsbereich Bewehrung | 12~32mm | 12~40mm | 12~40mm
Motorleistung | 4Kw | 7.5Kw | 4Kw
Max. Fördermenge | 5.42L/min | 4.0L/min | 6.4L/min
Druck | 2036KN | 3000KN | 2036KN
Max. Arbeitsdruck | 80MPa | 31.5MPa | 80MPa
Abmessungen | 1020*500*965mm | 1300*830*1350mm | 1300*650*965mm
Gewicht | 560Kg | 900Kg | 600Kg

Tiefenanalyse & technischer Vorteil
Die Maschine extrudiert das Stabende kalt (Gewindebereich) und erhöht den Durchmesser um etwa 3–5mm; anschließend wird die aufgewölbte Sektion gewalzt. Diese Upsetting‑und‑Gewindewalzen-Sequenz stellt sicher, dass die Verbindung die Festigkeit des Grundmaterials erreicht oder übertrifft, ohne schweißbedingte metallurgische Veränderungen.

Zusätzliche Vorteile und Workflow-Eigenschaften

• Hohe Umformkraft mit präziser Kolbenhubsteuerung für zuverlässiges, wiederholbares Formen.
• Schnelle Bearbeitungsgeschwindigkeit für Projekte mit hohem Durchsatz.
• Kühlsystem unterstützt lange Dauerläufe für die Serienproduktion.
• Nahtlose Integration mit Gewindewalzmaschinen ermöglicht einen effizienten Produktionsfluss vom Upsetting zum Gewindewalzen.

Anwendungsbereiche

• Straßen, Brücken und Hochgeschwindigkeitsstrecken: geeignet für Fundamente, Hauptträger und Pfeiler mit hohen seismischen Anforderungen.
• U‑Bahn und Tunnel: kompakte, zuverlässige Verbindungen für unterirdische Bauwerke.
• Kernkraftwerke und große Kraftwerke: erfüllt strenge Anforderungen an die strukturelle Sicherheit für kritische Projekte.

Bedienungshinweise und Auswahl

• Einkolben‑Modell: Kompakt und leichter (~560Kg). Geeignet für mittelkleine Projekte oder beengte Baustellen; bearbeitet 12–32mm Bewehrung.
• Zweikolben‑Modell: Bietet höhere Umformkraft und schnelleren Durchsatz; empfohlen für große Durchmesser (z. B. 40mm) und Großprojekte.
• Auswahlhinweis: Bei großen Mengen gleicher Durchmesser bieten Zweikolben‑Maschinen bessere Wirtschaftlichkeit und Verfügbarkeit.

Technische Spezifikationen

• Model: HDCJ-32 — Verarbeitungsbereich: 12~32mm; Motorleistung: 4Kw; Max. Fördermenge: 5.42L/min; Druck: 2036KN; Max. Arbeitsdruck: 80MPa; Abmessungen: 1020*500*965mm; Gewicht: 560Kg.
• Model: HDCJ-40 — Verarbeitungsbereich: 12~40mm; Motorleistung: 7.5Kw; Max. Fördermenge: 4.0L/min; Druck: 3000KN; Max. Arbeitsdruck: 31.5MPa; Abmessungen: 1300*830*1350mm; Gewicht: 900Kg.
• Model: GDCJ-40 — Verarbeitungsbereich: 12~40mm; Motorleistung: 4Kw; Max. Fördermenge: 6.4L/min; Druck: 2036KN; Max. Arbeitsdruck: 80MPa; Abmessungen: 1300*650*965mm; Gewicht: 600Kg.
