Hydraulische Biegemaschine YG series

servoelektrischBetonstahlfür Stahlstange

Übersicht

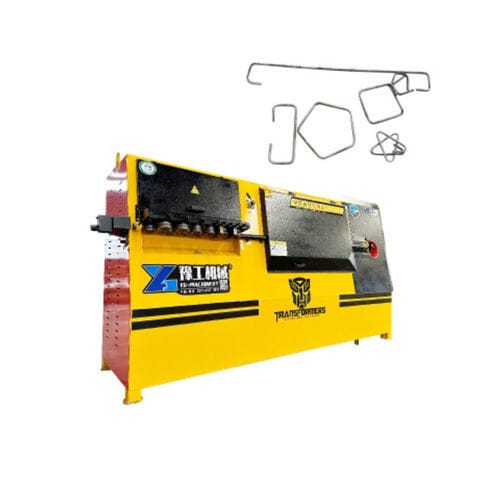

YG Machinery CNC-Bügelbiegemaschine ist ein automatisiertes System zur Verarbeitung von gewickelter Bewehrung zu verschiedenen Bügelformen. Es kombiniert servogesteuertes Biegen, digitales Richten, hydraulisches Schneiden und eine industrielle CNC-Steuerung für präzise, schnelle Produktion in Bau- und Fertigungsbetrieben.

Kernmerkmale und Funktionsprinzip

• Käfigartiges rotierendes Richtsysten, digitale Messung, hydraulischer Schnitt und hydraulisches Mehrkopf-Biegeaggregat, angetrieben von einem bewährten Servo-Steuerkern.
• Präzises Richten: automatisch verstellbare horizontale und vertikale Richtrollen plus servoangetriebene Zugrollen gewährleisten hochpräzises Richten von gewickeltem Bewehrungsstahl.
• Effizientes Biegen und Schneiden: unabhängiger Servomotor für den Biegearm ermöglicht hohe Dreh- und Rückzugszahlen; Gleitmesser-Design für schnellen, verschleißarmen Schnitt bei der Verarbeitung kleiner Bügel.
• Intelligente Steuerung und Speicherung: Industrie-CNC-Controller mit Touchscreen speichert bis zu 60 Biegewinkel und mehrere Vorlagen (quadratisch, rechteckig, rund, komplexe polygonale Bügel).
• Integrierte Diagnostik überwacht den Verschleiß wichtiger Komponenten und unterstützt die Wartungsplanung.

Anwendungen

• Hochhausbau: Serienfertigung von Standard- und Sonderbügeln für Träger und Stützen.
• Infrastrukturprojekte: Autobahnen, Schienenbrücken, Tunnel, die hohe Biegegenauigkeit der Bewehrung erfordern.
• Fertigteilwerke: Chargenproduktion von Bewehrungskörben für Fertigteile.
• Schwere Stahlbauwerkstätten: kompatible Verfahren, die präzise Servosteuerung für profilbezogene Aufgaben erfordern.

Hauptvorteile

• Hohe Produktionsleistung: eine Maschine kann mehrere Facharbeiter ersetzen; Einmann-Bedienung reduziert den Personalbedarf.
• Hohe Präzision: Servosteuerung gewährleistet konstante Längen- und Winkelgenauigkeit für kontinuierliche Produktion.
• Wartungsfreundlichkeit: geschlossene Konstruktion, Zahnradbad-Schmierung und Diagnosefunktionen verlängern die Lebensdauer und vereinfachen die Wartung.
• Materialvielfalt: verarbeitet Kalt- und Warmgewalzte Bewehrungsstähle für verschiedene Bauanwendungen.

Parameter (Tabelle)
Model | YG-1 | YG-2 | YG-3 | YG-4
Single wire (mm) | Round steel 4-10 mm; Deformed steel bar 4-8 mm | Round steel 4-12 mm; Deformed steel bar 4-10 mm | Round steel 5-14 mm; Deformed steel bar 5-12 mm | Round steel 4-12 mm; Deformed steel bar 4-10 mm
Double wire (mm) | Round steel 4-6 mm; Deformed steel bar 4-6 mm | Round steel 4-8 mm; Deformed steel bar 4-8 mm | Round steel 5-10 mm; Deformed steel bar 5-10 mm | Round steel 4-8 mm; Deformed steel bar 4-8 mm
Max bending angle | ±180° | ±180° | ±180° | ±180°
Center pin diameter | 16, 18, 20 | 16, 18, 20 | / | 16, 18, 20
Maximum towing speed | 60 m/min | 60 m/min | 110 m/min | 110 m/min
Maximum bending speed | 800°/sec | 800°/sec | 1000°/sec | 800°/sec
Machine size | 2600×800×1700 mm | 3280×1000×1700 mm | 3850×1200×2200 mm | 3660×1110×1700 mm
Device color | Yellow (customized) | Yellow (customized) | Yellow (customized) | Yellow (customized)
Pieces Processed | ≤2 | ≤2 | ≤2 | ≤2
Air circuit system pressure | ≥0.8 MPa | ≥0.8 MPa | / | ≥0.8 MPa
Total Power | 14 kW | 20 kW | 32 kW | 23.5 kW
Working temperature | -5°C ~ 40°C | -5°C ~ 40°C | -5°C ~ 40°C | -5°C ~ 40°C
Length accuracy | ±1 mm | ±1 mm | ±1 mm | ±1 mm
Angle accuracy | ±1° | ±1° | ±1° | ±1°
Average power | 4.5 kW/h | 5 kW/h | 5 kW/h | 5 kW/h
Total weight | 1150 kg | 1350 kg | 2200 kg | 1550 kg

Model | YG-5-14S | YG-5-16S
Single wire (mm) | Round steel 5-14 mm; Deformed steel bar 5-12 mm | Round steel 5-18 mm; Deformed steel bar 5-16 mm
Double wire (mm) | Round steel 5-10 mm; Deformed steel bar 5-10 mm | Round steel 5-14 mm; Deformed steel bar 5-12 mm
Max bending angle | ±180° | ±180°
Maximum towing speed | 110 m/min | 110 m/min
Maximum bending speed | 1000°/sec | 1000°/sec
Machine size | 3850×1200×2200 mm | 4400×1500×2100 mm
Device color | Yellow (customized) | Yellow (customized)
Pieces Processed | ≤2 | ≤2
Air circuit system pressure | ≥0.8 MPa | ≥0.8 MPa
Total Power | 32 kW | 52.5 kW
Working temperature | -5°C ~ 40°C | -5°C ~ 40°C
Length accuracy | ±1 mm | ±1 mm
Angle accuracy | ±1° | ±1°
Average power | 5 kW/h | 12 kW/h
Total weight | 2200 kg | 3000 kg

Merkmale / Technische Spezifikationen

• Serienname: YG series (Modelle: YG-1, YG-2, YG-3, YG-4, YG-5-14S, YG-5-16S).
• Biegekapazität (Einzeldraht): ca. 4 mm bis 18 mm je nach Modell; siehe Tabelle für gewalzte/deformierte Stangenbereiche.
• Doppel-Draht-Fähigkeit: bis zu 14 mm je nach Modell.
• Max. Biegewinkel: ±180° für die aufgelisteten Modelle.
• Max. Vorschubgeschwindigkeit: bis zu 110 m/min je nach Modell.
• Max. Biegeschwindigkeit: bis zu 1000°/sec (modellabhängig).
• Längen-genauigkeit: ±1 mm; Winkel-genauigkeit: ±1°.
• Gesamtleistungsbereich: 14 kW bis 52,5 kW je nach Modell.
• Betriebstemperaturbereich: -5°C bis 40°C.
• Typische Maschinengewichte: 1.150 kg bis 3.000 kg je nach Modell.
