Kaltgewindewalzen YG series

Karbonstahlfür die Metallwarenindustriefür das Bauwesen

Produktübersicht

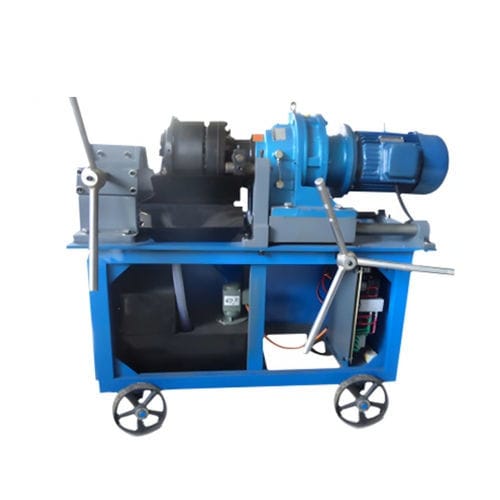

Die automatische Gewinderollmaschine von YG Machinery verarbeitet Bewehrungsstahl von 16 bis 40 mm durch Kaltwalzen zur Gewindebildung. Typische Leistung 30–40 Stk./h (bis zu 50 Stk./h mit Automatikladestation). Das Kaltwalzen erhöht Zug- und Ermüdungsfestigkeit der Gewinde und reduziert Arbeitszeit und Personalbedarf vor Ort.

Anwendungsszenarien
Bauingenieurwesen
Verbindungsvorbereitung von Bewehrungen für Hochhäuser und Wohnbauten; Formung in einem Schritt ohne offenes Feuer.

• Anwendungsfall: schnelles Gewindeschneiden vor Ort zur Beschleunigung von Bauabläufen.
• Praxistipp: in Kombination mit Verbindungshülsen die Verbindungfestigkeit erhöhen.

Brücken- & Tunnelprojekte
Bearbeitung großer Bewehrungsdurchmesser (32–40 mm); Kaltwalzen verbessert die Ermüdungsfestigkeit der Gewinde deutlich.

• Anwendungsfall: hochfeste, gewindegespalte Bewehrung für schwere Infrastruktur.
• Praxistipp: das integrierte Kühlsystem aktivieren, um Präzisionsverluste durch hohe Temperaturen zu vermeiden.

Industrielle Fertigung
Fertigung von mechanischen Teilen und Befestigungen mit hoher Gewindepräzision und Kompatibilität zu gängigen Bewehrungsstahlgüten.

• Anwendungsfall: Serienfertigung von Gewindeteilen und Befestigungen.
• Praxistipp: hydraulische Ausführungen für sehr hochfeste Metalle wählen.

Fabriken für vorgefertigte Bauteile
Serienbearbeitung von Bewehrungen für Fertigträger und -wände; automatische Zuführung reduziert manuelle Eingriffe.

• Anwendungsfall: automatisierte, reproduzierbare Produktion von gewindegespalten Bewehrungen für Fertigteile.
• Praxistipp: automatische Zählfunktion einschalten, um die Produktionsüberwachung zu vereinfachen.

Kernvorteile

• Hohe Effizienz & Automatisierung: integrierte Zuführung, Rippenentfernung und Gewindebildung erlauben Bedienung durch einen Mitarbeiter; bis zu 5× schneller als manuelle Verfahren.
• Hohe Präzision: Gewindetoleranz ≤ 0,05 mm; konstante Durchmesser entsprechend gängiger Baustandards.
• Langlebige Konstruktion: gehärtete Komponenten (hochmanganhaltiger Stahl) für lange Lebensdauer bei 8-stündigem Dauerbetrieb.
• Flexible Anpassung: unterstützt mehrere Durchmesser (16–40 mm) mit schnellem Werkzeugwechsel; optionale verlängerte Längen verfügbar.

Wesentliche technische Merkmale

• Kaltwalztechnologie: erhöht Zugfestigkeit und Ermüdungswiderstand ohne Wärmebehandlung.
• Automatisches PLC-gesteuertes System: zuverlässige Rippenentfernung, gespeicherte Parameter für wiederholte Produktionsläufe.
• Umlaufkühlsystem: reduziert Temperatur und verhindert Gewindeverformung; wiederverwendbares Kühlmittel senkt Verbrauchskosten.

Erfolgsbeispiele

• US-Projekt: Manuelle Maschinen (8 Stk./h) wurden durch die automatische Gewinderollmaschine ersetzt; Ein-Bediener-Ausstoß stieg auf ~35 Stk./h und die Gewindeakzeptanz auf ~99,8%, wodurch Arbeits- und Nacharbeitskosten sanken.
• Fabrik in Deutschland: Bearbeitungszeit für 32 mm von ~3 Min. auf ~90 s reduziert; integrierte Kühlung begrenzte Gewindeverformung auf ≤ 0,03 mm und verdoppelte die Tageskapazität.

FAQ - Kernaussagen

• Bearbeitungsbereich: Standard 16–40 mm; kundenspezifische verlängerte Versionen für längere Werkstücke erhältlich.
• Produktionsrate: in der Regel 30–40 Stk./h; mit automatischen Ladevorrichtungen steigerbar.
• Wartung: Lebensdauer der Rollmatrizen ca. 8.000 Stk.; jährliche Wartungskosten üblicherweise gering im Verhältnis zum Investitionspreis.

Technische Daten

• Modelle: YGS-40; YGT-40; YGA-40.
• Bearbeitungsdurchmesser: 16–40 mm.
• Gewindelänge: YGS-40: 0–80 mm; YGT-40: 0–80 mm; YGA-40: 0–100 mm.
• Leistung / Spannung: YGS-40: 4 kW / 380 V 50 Hz; YGT-40: 4 kW / 380 V 50 Hz; YGA-40: 7,5 kW / 380 V 50 Hz.
• Arbeitsleistung: YGS-40: 15 s/Formung; YGT-40: 8 s/Formung; YGA-40: Ein-Knopf-Auto-Formung.
• Maschinengewicht: YGS-40: 320 kg; YGT-40: 350 kg; YGA-40: 400 kg.
• Maschinengröße: YGS-40: 115 × 50 × 106 cm; YGT-40: 110 × 60 × 130 cm; YGA-40: 126 × 70 × 106 cm.
• Typ / Automatisierungsgrad: Standardtyp (YGS-40); Upgrade-Typ (YGT-40); Vollautomatischer Typ (YGA-40).
