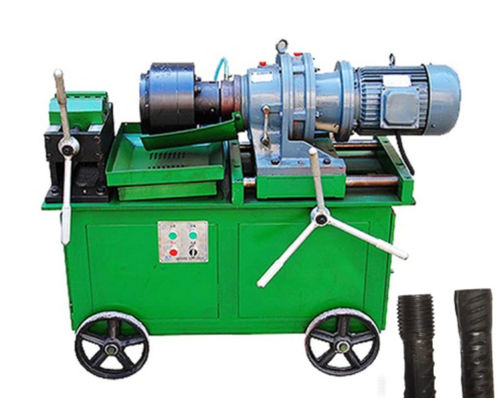

Stabgewindeschneidmaschine YG series

Produktübersicht
Hydraulische Gewinderollmaschine, ausgelegt für schnelles und präzises Gewinderollen an Bewehrungsstäben. Die Maschine erzeugt saubere, vollprofilige Gewinde durch Kaltumformung, verbessert die Verbindungfestigkeit und verkürzt die Bearbeitungszeit. Dauerhafte Rollen und ein stabiles Hydrauliksystem sorgen für gleichbleibende Ergebnisse und lange Lebensdauer.

Wesentliche Merkmale

• Hydraulisch angetriebenes Rollen für stabile und gleichmäßige Gewindeformung
• Hochpräzise Rollen erzeugen Vollprofilgewinde
• Kaltumformung (kein Schneiden) sodass die Gewindefestigkeit über der des Grundstabs liegt
• Unterstützt Vorwärts- und Rückwärtsgewinde
• Bedienbar durch einen Mitarbeiter mit minimaler Schulung
• Bearbeitet Bewehrungsdurchmesser 16–40 mm und führt Vorschälen und Gewinderollen in einer Aufspannung aus
• Verbessert Zug-, Ermüdungs- und Korrosionsbeständigkeit von Verbindungen
• Höhere Durchsatzleistung und geringerer Arbeitsaufwand im Vergleich zu manuellen Verfahren

Technische Tabelle (aus Produktparametern)
Model: YGS-40 / YGT-40 / YGA-40
Verarbeitungsdurchmesserbereich: 16-40mm
Gewinderolllänge: YGS-40: 0-80mm; YGT-40: 0-80mm; YGA-40: 0-100mm
Leistungsversorgung: YGS-40: 4kw/380v 50hz; YGT-40: 4kw/380v 50hz; YGA-40: 7.5kw/380v 50hz
Arbeitsleistung: YGS-40: 15s/Formen; YGT-40: 8s/Formen; YGA-40: Ein-Tasten-Automatikbildung
Maschinengewicht: YGS-40: 320kg; YGT-40: 350kg; YGA-40: 400kg
Maschinengröße: YGS-40: 115*50*106cm; YGT-40: 110*60*130cm; YGA-40: 126*70*106cm
Typ: Standardtyp / Upgrade-Typ / Vollautomatischer Typ

Kerntechnische Vorteile

• Hochpräzise Vollprofilgewinde, geeignet für Kupplungsinstallation
• Stabiler Hydraulikdruck gewährleistet ruhiges Rollen und gleichmäßige Ergebnisse
• Vorwärts- und Rückwärtsgewindeoptionen für flexible Anwendungen
• Keine Materialabtragung am Grundstab, Erhalt der Stabdichte
• Effiziente Bedienung ermöglicht hohen Durchsatz pro Bediener

Einsatzbereiche

• Wohn- und Gewerbebau
• Brücken, Tunnel und Autobahnen
• Fertigteilwerke aus Beton
• Stahlbauprojekte
• Industriebetriebe und Infrastruktur

FAQ (ausgewählt)

• F: Wie lange dauert die Bearbeitung einer Stange? A: Die meisten Verbindungen benötigen etwa eine Minute, abhängig vom Durchmesser und der Gewindelänge.
• F: Kann sie mit anderer Ausrüstung arbeiten? A: Ja. Häufig kombiniert mit Bewehrungsrichtmaschinen, hydraulischen Biegemaschinen oder Stauchsmaschinen für integrierte Fertigungslinien.
• F: Was ist der Unterschied zwischen hydraulischem und automatischem Modell? A: Das hydraulische Modell konzentriert sich auf Leistung und Stabilität; das automatische Modell bietet schnellere Zuführung und weniger manuelle Handhabung.
• F: Wie wähle ich die richtige Gewinderollmaschine? A: Bestätigen Sie Stabtyp, Durchmesserbereich, gewünschte Gewindelänge, Einsatzzyklus und Hydraulikdruck. Für hohe Stückzahlen wählen Sie höhere Leistung und langlebige Rollen.
• F: Wie reduziert man Gewindefehler? A: Fehler entstehen oft durch verschlissene Rollen oder falsche Einstellungen. Kalibrieren Sie die Abgratklinge vor dem Rollen und passen Sie die Rollenteilung an die Kupplung an; überwachen Sie den Rollenverschleiß.

Technische Spezifikationen

• Verfügbare Modelle: YGS-40; YGT-40; YGA-40
• Verarbeitungsdurchmesserbereich: 16–40 mm
• Gewinderolllänge: 0–80 mm (YGS-40, YGT-40); 0–100 mm (YGA-40)
• Leistung: 4 kW / 380 V 50 Hz (YGS-40, YGT-40); 7.5 kW / 380 V 50 Hz (YGA-40)
• Arbeitsleistung: 15 s/Formen (YGS-40); 8 s/Formen (YGT-40); Ein-Tasten-Automatik (YGA-40)
• Maschinengewicht: 320 kg (YGS-40); 350 kg (YGT-40); 400 kg (YGA-40)
• Maschinengröße (L*W*H): 115*50*106 cm (YGS-40); 110*60*130 cm (YGT-40); 126*70*106 cm (YGA-40)
• Typen: Standardtyp, Upgrade-Typ, Vollautomatischer Typ
