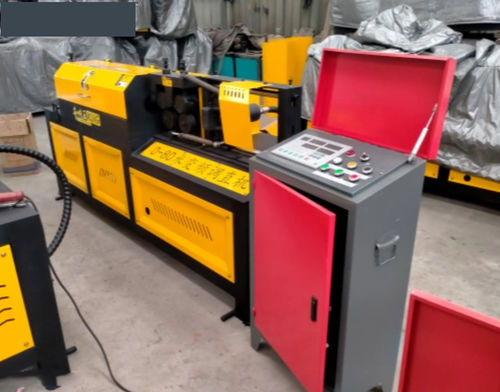

Richt- und Abschneidemaschine / Armierungsstahl YGT series

automatisch

Produktübersicht
Maschine zum Richten von Bewehrungsstahl-Spulen, entwickelt zur Umformung von aufgewickeltem Baustahl in gerade Stäbe mit automatischer Längen- und Schneidzuführung. Das System integriert PLC-Steuerung und Touchscreen zur Eingabe von Stablänge und Stückzahl und ermöglicht einen kontinuierlichen Betrieb für Bau- und Vertriebsanwendungen.

Kernmerkmale

• PLC-Automatiksteuerung für vollautomatisches Richten und Schneiden
• Touchscreen-Bedienung zur Eingabe von Länge und Menge
• Integriertes Spulenzuführsystem für kontinuierlichen Betrieb
• Hochpräzises Richten mit enger Toleranz (typ. ±2 mm/m)
• Verträglich mit hochfesten Stählen (z. B. HRB 400, Grade 500/600)
• Energieeffiziente Zug- und Modulationsmotoren
• Robuste Rollen- und Rotationsantriebe für gleichbleibende Ergebnisse

Hinweise zur Leistung
Typische Werte: Richttoleranz ±2 mm/m, Schnittgenauigkeit etwa ±0,5–1 cm und Drahtziehgeschwindigkeit ca. 50 m/min (Modellangaben). Die tatsächliche Leistung hängt von Materialgüte, Stablänge und Bedienereinstellungen ab.

Anwendungsbereiche

• Fertigteileproduktion: volumenstarkes, präzise zugeschnittenes Bewehrungsmaterial für Fertigteile
• Infrastrukturprojekte: Tunnel- und Brückenverstärkung, die gerade und zuverlässige Stäbe erfordert
• Bewehrungsvertriebszentren: Umwandlung von Spulen in gelagerte, gerade Stäbe für den Wiederverkauf

Parameter (Auszug aus der Produkttabelle)

• Modelle: YGT 4-14 und YGT 5-16
• Durchmesser-Einstellbereich: 4–14 mm (YGT 4-14), 5–16 mm (YGT 5-16)
• Drahtziehgeschwindigkeit: 50 m/min
• Zugmotorleistung: 2,2 kW–6 kW
• Modulationsmotorleistung: 7,5 kW (YGT 4-14), 15 kW (YGT 5-16)
• Schnittmotorleistung: 5,5 kW
• Schnittfehler (Genauigkeit): ±0,5–1 cm
• Drahtlänge: 800–9000 mm (längerbar)
• Richtgrad: ±2 mm/m
• Gewicht: ~1500 kg
• Abmessungen (Standfläche): 2800×650×1200 mm (YGT 4-14), 3300×650×1300 mm (YGT 5-16)

Warum Präzision und Automatisierung wichtig sind
Enge Toleranzen verringern Materialverlust und sichern die strukturelle Einhaltung. PLC-Automatisierung reduziert Bedienerfehler und gewährleistet konstante Qualität über Chargen hinweg.

Betriebsanleitung & Lebensdauer
Die Lebensdauer der Rollen hängt von Material und Einsatz ab; hochwertige Legierungsrollen können mehrere tausend Tonnen (Beispielbereich: 5.000–8.000 t) verarbeiten, bevor ein Austausch nötig wird. Durchmesseranpassungen sind schnell durchführbar; einige Systeme bieten PLC-unterstützte automatische Anpassung.

Zusätzliche Hinweise von der Seite
Berücksichtigen Sie die Gesamtbetriebskosten bei der Modellauswahl: Anschaffungspreis versus Energieverbrauch, Ersatzteilverfügbarkeit und Ausfallzeiten. Hoheffiziente Motoren und integrierte Zuführsysteme können Betriebskosten senken und die effektive Leistung steigern.

Technische Daten

• Verfügbare Modelle: YGT-Serie (YGT 4-14, YGT 5-16)
• Typische Stromversorgung: dreiphasiges Industrienetz (z. B. 380 V)
