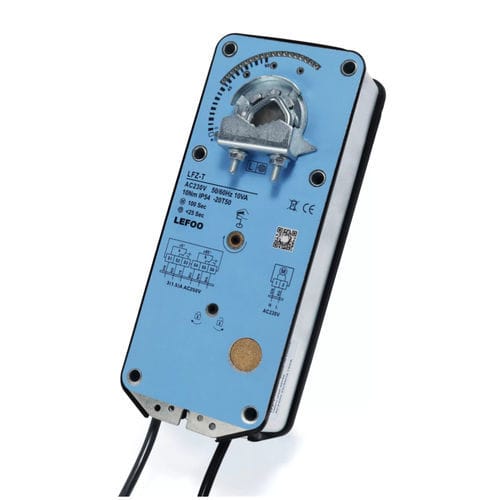

Elektrischer Klappenantrieb LFZ-T series

manuelldrehbarVierteldrehung

Übersicht
Die LFZ‑T05 Serie elektrischer Dämpferaktuatoren verwendet importierte Gleichstrom‑ oder bürstenlose Motoren und liefert einen Nenn‑Drehmomentwert von 5 N·m (auch in 10 N·m und 15 N·m verfügbar). Entwickelt für HVAC‑Anwendungen und Gebäudeentlüftung bieten die Antriebe elektrische Betätigung mit mechanischem Feder‑Reset (Fail‑Safe) bei Stromausfall und sind für mehr als 30.000 Zyklen ausgelegt.

Wesentliche Merkmale

• Nennmoment: 5 N·m (Modelvarianten 5/10/15 N·m).
• Motortypen: importierter DC‑Motor oder bürstenloser Motor.
• Funktion: elektrische Betätigung mit mechanischer Feder‑Rückstellung bei Stromausfall.
• Langlebigkeit: > 30.000 Zyklen.
• Manuelle Bedienung und mechanische Positionsanzeige.
• Steuerung: ON‑OFF Signal; Varianten mit Hilfsschaltern (KF).
• Schutzart: IP54; Geräuschpegel: Motor ≈46 dB, Feder‑Reset ≈62 dB.
• Wellenkompatibilität: Wellenlänge >50 mm; runde/viereckige Wellen 10–20 mm / 10x10–16x16.
• Gewicht: <1,8 kg.

Technische Parameter

• Nennspannung: AC24V 50/60Hz, DC24V oder AC100–240V 50/60Hz (modellabhängig).
• Spannungsbereich: AC/DC 19,2–28,8 V / AC 85–265 V.
• Kabelquerschnitt: 0,5 mm².
• Schaltwert Hilfsschalter: 3 A, AC230 V (KF‑Modelle: zwei Sätze).
• Drehwinkel: max. 95° (Volle Hub mechanisch einstellbar).
• Motorlaufzeit: ≈70 s; Feder‑Reset Zeit <20 s.
• Betriebstemperatur: -20 .. +50 °C; Lagerung: -30 .. +80 °C.
• Relative Luftfeuchte: bis 95 % RH, keine Kondensation.

Modelvarianten

• LFZ-T0524-K / T1024-K / T1524-K — 5 N / 10 N / 15 N, 24 V, Motorlaufzeit ≈70 s; Feder‑Reset <20 s; ON‑OFF Steuerung.
• LFZ-T0524-KF / T1024-KF / T1524-KF — wie oben mit zwei Sätzen Hilfsschalter.
• LFZ-T05230-K / T10230-K / T15230-K — 5 N / 10 N / 15 N, 230 V, Motorlaufzeit ≈70 s; Feder‑Reset <20 s; ON‑OFF Steuerung.
• LFZ-T05230-KF / T10230-KF / T15230-KF — wie oben mit zwei Sätzen Hilfsschalter.

Abmessungen

• Siehe Maßzeichnungen für Montage und Wellenauswahl.
• Wellenlänge: >50 mm; unterstützte Wellengrößen: rund 10–20 mm; 10x10 .. 16x16.
• Gewicht: <1,8 kg.

Dokumente

• Technisches Datenblatt (PDF) verfügbar: LFZ‑T Feder‑Rückstell‑Dämpferaktuator.
