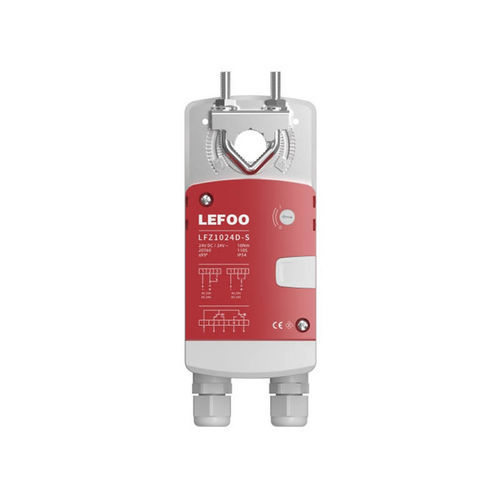

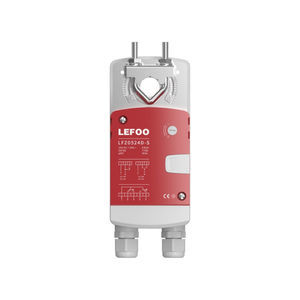

Elektrischer Klappenantrieb LFZ10

motorisiertdrehbarVierteldrehung

Übersicht
Der Klappenantrieb LFZ10 verwendet einen bürstenlosen Motor und bietet lange Lebensdauer, niedrige Betriebsgeräusche und zuverlässigen Betrieb. Unterstützte Steuerarten: On/Off (2-/3-Punkt), 0(2)-10 VDC, 0(4)-20 mA und RS485. Das direkt gekuppelte Design erlaubt die Montage direkt an der Klappenwelle. Abnehmbare Anschlussbox und wasserdichte Kabelverschraubung erleichtern die Vor-Ort-Verkabelung. Geeignet zum Antrieb von Klappen in HLK- und Gebäudeautomationssystemen in gewerblichen, industriellen und öffentlichen Gebäuden.

Hauptmerkmale

• Konzipiert zum Antrieb von Klappen in Gebäudeautomation und mechanischen Lüftungssystemen (HLK)
• Direkt gekuppeltes Design für Montage an Wellen mit unterschiedlichen Durchmessern
• Manuelle Betätigungstaste zum Ausrücken des Getriebes für manuellen Rückstellbetrieb bei Netzausfall
• Geeignet für Klappen bis ca. 1,5 m²
• Abnehmbare Anschlussbox und wasserdichte Kabelverschraubung für einfachere Installation und Verkabelung

Technische Daten

• Modellserie: LFZ10
• Motortyp: bürstenloser Motor
• Nennspannung: AC/DC 24 V 50/60 Hz; AC 100–240 V 50/60 Hz
• Spannungsbereich: AC/DC 19,2–28,8 V; AC 85–264 V
• Leistungsaufnahme: Laufend < 4,5 W; Halten < 1 W
• Elektrische Klasse: Klasse III (SELV); Klasse II (Doppelisolierung)
• Elektrischer Anschluss: Anschlussklemme (14–22 AWG)
• Steuerarten: On/Off (2-/3-Punkt); 0(2)-10 VDC; 0(4)-20 mA; RS485
• Rückmeldungsoptionen: Keine; 0(2)-10 VDC; 0(4)-20 mA; RS485
• Rückmeldeschalter: 2 × SPDT 250 V / 3 A
• Drehmoment: 10 N·m
• Drehwinkel: ≤95°; Laufzeit (Vollhub): 110 s
• Kompatible Klappenfläche: ca. 1,5 m² (max.)
• Geräuschpegel: ≤40 dB bei 1 m
• Positionsanzeige: mechanischer Indikator
• Betriebslebensdauer: 100.000 Vollhub-Zyklen
• Schutzart: IP54
• Betriebstemperatur: -20 bis 60 °C; Lagerung: -40 bis 80 °C
• Feuchte: 5–95% nicht kondensierend (EN 60730-1)
• Wellenmaß: Wellenlänge > 50 mm; Rund Ø6–15 mm; Quadrat 8×8–12×12 mm
• Gewicht Beispiel: 0,65 kg (24 V On/Off Typ)

Installation & Hinweise

• Drehrichtung per Drehschalter wählbar; Ausrichtung vor Inbetriebnahme prüfen
• Manuelle Entriegelungstaste zum Ausrücken des Getriebes für manuelle Positionierung während Wartung oder Stromausfall verwenden
• Bei AC-Versorgung mit RS485-Ausgang eine galvanisch getrennte (isolierte) Stromversorgung verwenden
• Anschlussbereich (14–22 AWG) und Montageabmessungen gemäß Zeichnung beachten
