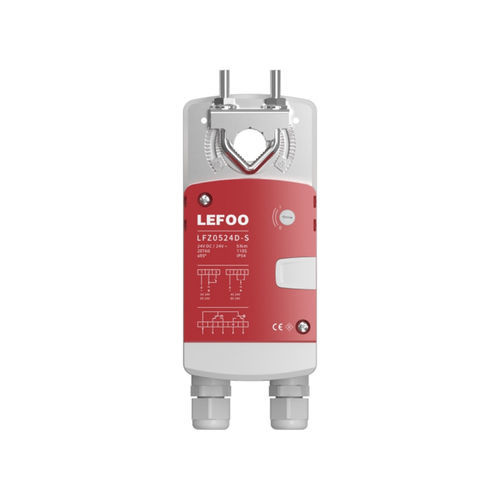

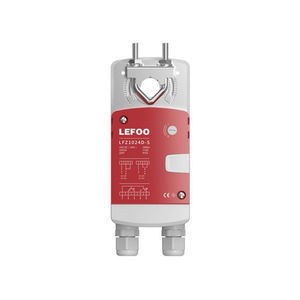

Elektrischer Klappenantrieb LFZ05

motorisiertdrehbarVierteldrehung

Produktübersicht
Der LFZ05 Klappenantrieb ist eine direktgekoppelte Einheit mit bürstenlosem Motor, ausgelegt für die Regelung von Klappen in Lüftungs- und Klimaanlagen. Er unterstützt mehrere Steuerarten (On/Off, 2-Punkt, 3-Punkt, 0(2)-10 VDC, 0(4)-20 mA, RS485) und bietet geringe Geräuschentwicklung, lange Lebensdauer sowie eine einfache Vor-Ort-Verkabelung durch Anschlussdose und wasserdichte Kabelverschraubung.

Anwendungen

• Gebäudeautomationssysteme (HVAC)
• Mechanische Lüftung in Gewerbegebäuden
• Industrielle Lüftung und Lufttechnik
• Städtische Versorgungsbetriebe und Großanlagen

Hauptspezifikationen

• Modell: LFZ05
• Drehmoment: 5 Nm
• Drehwinkel: ≤95°
• Laufzeit (Vollhub): 110 s
• Geräuschpegel: ≤40 dB bei 1 m
• Betriebsdauer: 100.000 Zyklen (Vollhub)
• Schutzart: IP54
• Betriebstemperatur: -20 °C bis 60 °C
• Lagerungstemperatur: -40 °C bis 80 °C
• Max. Luftfeuchte: 5%–95% ohne Kondensation (EN 60730-1)

Elektrische Parameter

• Nennspannung: AC/DC 24 V 50/60 Hz; AC 100–240 V 50/60 Hz
• Spannungsbereich: AC/DC 19,2–28,8 V; AC 85–264 V
• Leistungsaufnahme: Laufend <4,5 W; Haltend <1 W
• Elektrische Klasse: Klasse III (SELV) oder Klasse II (Doppelte Isolierung)
• Steuersignale: On/Off, 2-Punkt, 3-Punkt, 0(2)-10 VDC, 0(4)-20 mA, RS485
• Feedback-Optionen: keine / 0(2)-10 VDC / 0(4)-20 mA / RS485
• Rückmeldungsschalter: 2 × SPDT 250 V / 3 A
• Elektrischer Anschluss: Anschlussklemme (14–22 AWG)

Mechanik & Abmessungen

• Direktgekoppelte Montage auf der Klappenwelle
• Erforderliche Wellenlänge: >50 mm
• Wellenkompatibilität: Ø6–16 mm rund oder □8×8–12×12 mm quadratisch
• Gewicht: 0,65 kg (24 V On/Off-Ausführung)
• Für genaue Maße Zeichnungen beachten

Installation & Hinweise

• Drehrichtung per Drehschalter wählbar; manuelle Entriegelung per Taste zur manuellen Einstellung
• Verkabelung entsprechend gewähltem Steuerungsmodus prüfen und empfohlene Kabelquerschnitte verwenden
• Wichtig: Bei Geräten mit RS485-Ausgang und AC-Versorgung eine isolierte Stromquelle verwenden
• Geeignet für kommerzielle und leicht industrielle HVAC-Anwendungen; Umgebungsbedingungen vor Installation prüfen
