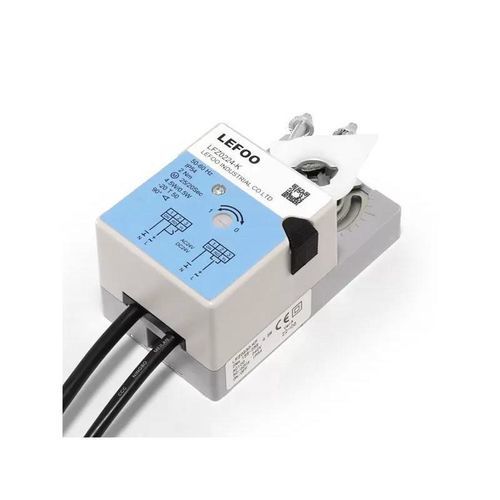

Elektrischer Klappenantrieb LFZ series

motorisiertdrehbar90°

Übersicht
Die LFZ-Serie von Rotationsaktuatoren für Dämpfer verwendet importierte Gleichstrom- oder bürstenlose Motoren und liefert ein Drehmoment von 2 Nm bis 40 Nm. Entwickelt für die direkte Drehsteuerung von Luft- und Wasserdämpfersystemen. Unterstützt ON-OFF- oder analoge Steuerung 0(2)-10V / 0(4)-20mA mit konvertierbarem Strom-/Spannungsfeedback. Montage auf quadratischen, runden oder profilierten Dämpferwellen möglich. Manuelle Übersteuerung über Ausrücktaste, umfassender Überlastschutz und Positionsanzeige. Schutzart IP54.

Elektrische Parameter
Nennspannung: AC24V 50/60Hz; DC24V; AC10…240V 50/60Hz
Nennspannungsbereich: AC/DC 19.2…28.8V / AC85…265V
Leistungsaufnahme: Betrieb 4,5W; Standby 0,5W
Draht: 0,5 mm²; Klemmen max.: 2 mm²

Funktionsparameter
Drehmomentvarianten: 2 Nm, 4 Nm, 6 Nm, 8 Nm, 16 Nm, 24 Nm, 32 Nm, 40 Nm
Geeignete Dämpferfläche (Hinweis): 2Nm → 0,3 m²; 4Nm → 0,5 m²; 6Nm → 0,8 m²; 8Nm → 1,2 m²; 16Nm → 2,5 m²; 24Nm → 3,7 m²; 32Nm → 5,2 m²
Drehrichtung: wählbar per DIP-Schalter
Manuelle Einstellung: nach Drücken der Ausrücktaste am Zahnradset möglich
Nominaler / maximaler Winkel: 90° / 95°
Geräuschpegel: 46 dBA (bei 1 m)
Positionsrückmeldung: Positionsanzeige liefert Drehwinkel

Arbeitsumgebung
Elektrische Klasse: Klasse III (Sicherheits-Niederspannung) & Doppelisolierung (II)
Schutzart: IP54
Betriebstemperatur: -20℃ bis +50℃
Lagerungstemperatur: -20℃ bis +50℃
Temperatur-/Feuchtigkeitsprüfung: 95% RH, nicht kondensierend / EN 60730-1

Abmessungen & Mechanik
Abmessungen (L×W×H mm): siehe Maßzeichnung
Mindestwelleneinführungslänge: >50 mm
Gewicht: <1,3 kg

Modelle (Übersicht)

• LFZ0224/230-K/KF — Drehmoment: 2 Nm; Versorgung: 24V/230V; Laufzeit: 20–25 s; Steuerung: ON-OFF; Hilfsschalter: ein Satz
• LFZ0224/230-M/MF — 2 Nm; 24V/230V; 20–25 s; 0(2)~10V / 0(4)~20mA; ein Satz
• LFZ0424/230-K/KF — 4 Nm; 24V/230V; 25–30 s; ON-OFF; zwei Sätze
• LFZ0424/230-M/MF — 4 Nm; 24V/230V; 25–30 s; 0(2)~10V / 0(4)~20mA; zwei Sätze
• LFZ0624/230-K/KF — 6 Nm; 24V/230V; 25–30 s; ON-OFF; zwei Sätze
• LFZ0624/230-M/MF — 6 Nm; 24V/230V; 25–30 s; 0(2)~10V / 0(4)~20mA; zwei Sätze
• LFZ0824/230-K/KF — 8 Nm; 24V/230V; 30–45 s; ON-OFF; zwei Sätze
• LFZ0824/230-M/MF — 8 Nm; 24V/230V; 30–45 s; 0(2)~10V / 0(4)~20mA; zwei Sätze
• LFZ1624/230-K/KF — 16 Nm; 24V/230V; 30–45 s; ON-OFF; zwei Sätze
• LFZ1624/230-M/MF — 16 Nm; 24V/230V; 30–45 s; 0(2)~10V / 0(4)~20mA; zwei Sätze
• LFZ2424/230-K/KF — 24 Nm; 24V/230V; 120–160 s; ON-OFF; zwei Sätze
• LFZ2424/230-M/MF — 24 Nm; 24V/230V; 120–160 s; 0(2)~10V / 0(4)~20mA; zwei Sätze
• LFZ3224/230-K/KF — 32 Nm; 24V/230V; 160–200 s; ON-OFF; zwei Sätze
• LFZ3224/230-M/MF — 32 Nm; 24V/230V; 160–200 s; 0(2)~10V / 0(4)~20mA; zwei Sätze
• LFZ4024/230-K/KF — 40 Nm; 24V/230V; 200–220 s; ON-OFF; zwei Sätze
• LFZ4024/230-M/MF — 40 Nm; 24V/230V; 200–220 s; 0(2)~10V / 0(4)~20mA; zwei Sätze

Dokumente / Zeichnungen
Produktdatenblatt und CE-Zertifikat (LVD) als PDF verfügbar.

Technische Daten

• Drehmomentbereich: 2–40 Nm
• Steuersignale: ON-OFF oder 0(2)-10V / 0(4)-20mA (M/MF)
• Versorgung: 24V DC / 24V AC / 85–265V AC
• Leistungsaufnahme: 4,5W Betrieb; 0,5W Standby
• Schutzart: IP54
• Betriebstemperatur: -20℃ bis +50℃
• Geräuschpegel: ≈46 dBA (1 m)
• Manuelle Bedienung und Überlastschutz integriert
• Winkel: 90° nominal / 95° max
• Mindestwelleneinführungslänge: >50 mm; Gewicht: <1,3 kg
