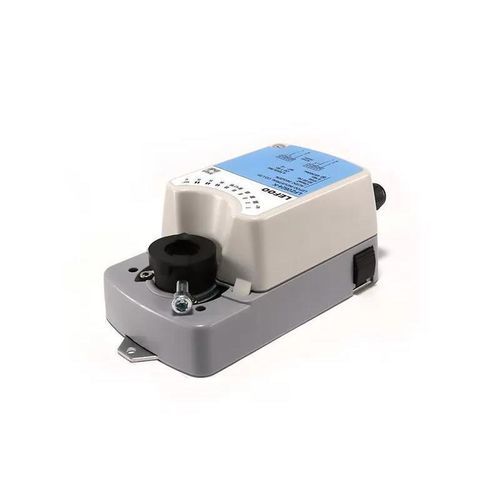

Elektrischer Klappenantrieb LFZ-Q series

drehbar90°IP54

Produktübersicht
Die LFZ-Q Serie von Rotationsaktuatoren für Klappen bietet schnelle Stellmomentausführungen (5, 8, 16, 24, 40 Nm) mit DC- oder bürstenlosen Motoren. Konzipiert für Bahnverkehr, Lüftung, Labore und industrielle HVAC-Anwendungen, werden sie auf quadratischen, runden oder kundenspezifischen Klappenwellen montiert und verfügen über manuelle Entriegelung, Winkelanzeige und Überlastschutz.

Wichtige Spezifikationen

• Drehmomentoptionen: 5 / 8 / 16 / 24 / 40 Nm (48 Nm referenziert)
• Versorgung: DC24V, AC24V 50/60Hz, AC100–240V (Nennbereiche AC/DC 19–28,8V / AC85–265V)
• Leistung: Lauf 4,5 W; Standby 0,5 W
• Schutzart: IP54; Elektrische Klasse: SELV / doppelte Isolierung
• Drehung: 90° nominal (max. 95°); Drehrichtung per DIP schaltbar
• Geräusch: ~46 dBA (1 m); Betriebstemp.: -20°C bis +50°C; Lagerung: -30°C bis +80°C
• Kabel/Anschluss: Kabel 0,5 mm²; Anschluss max. 2 mm²

Modellauswahl (Beispiele)

• LFZ-Q0524/230-K/KF — 5 N·m; 24V/230V; 3,5 s; Ein/Aus-Steuerung; zwei Hilfsschalter
• LFZ-Q0824/230-M/MF — 8 N·m; 24V/230V; 8 s; 0(2)–10 V / 0(4)–20 mA; zwei Hilfsschalter
• LFZ-Q1624/230-M/MF — 16 N·m; 24V/230V; 16 s; analoge Steuerung; zwei Hilfsschalter
• LFZ-Q2424/230-M/MF — 24 N·m; 24V/230V; < 30 s; analoge Steuerung; zwei Hilfsschalter
• LFZ-Q4024/230-M/MF — 40 N·m; 24V/230V; < 30 s; analoge Steuerung; zwei Hilfsschalter

Installation & Funktionen

• Montage: kompatibel mit quadratischen, runden und anderen Wellen; minimale Wellenlänge > 50 mm
• Manuelle Betätigung über Ausrücktaste des Zahnrad-Satzes; manuelle Endlageneinstellung
• Drehrichtung per DIP wählbar; Winkelangabe über Positionsanzeige
• Vollständiger Überlastschutz; Gewicht < 1,3 kg

Bestellinformation
Der Suffix -KF / -MF kennzeichnet Varianten mit Hilfsschaltern; bei Bestellung vollständige Modellbezeichnung angeben.

Typische Anwendungen

• HLK und Gebäudeautomation
• Lüftung im Schienenverkehr
• Reinräume und Labore
• Industrielle Lüftung und Wasseraufbereitung
