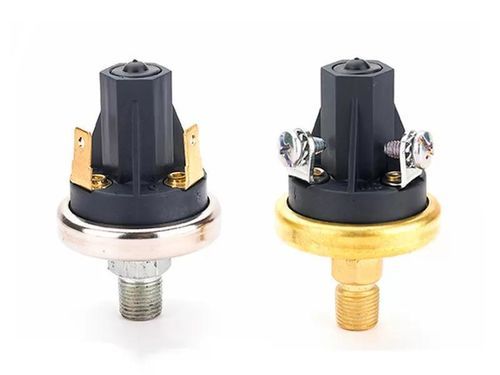

Membran-Vakuumschalter LF20-V

VakuumNONC

Produktübersicht
Der Vakuum-Druckschalter LF20-V wurde für den erweiterten Dauereinsatz in industriellen und gewerblichen Vakuumregelungen entwickelt. Er ist werkseitig eingestellt und bietet eine stabile Schaltpunktperformance. Der Schalter verwendet eine Membran aus Fluorsilikon-Elastomer für eine breite Medienverträglichkeit und bietet mehrere Anschluss- und Anschlussvarianten, einschließlich eines Metri‑Pack-Steckers für dichte Verbindung.

Hauptmerkmale

• Fluorsilikon-Membran für breite chemische Kompatibilität
• Werkseitig eingestellter Bereich mit hoher Set‑Point‑Integrität
• Verschiedene elektrische Anschlüsse: #8-32 Schrauben, 1/4" Klinge, Metri‑Pack
• Prozessanschlüsse: 1/8" NPT, 1/4" NPT, G1/8, G1/4 (männlich)
• Direktwirkende Klingenkontakte für wiederholbare Schaltvorgänge
• Kompakte Bauform zur einfachen OEM-Integration

Parameter
Modell: LF20-V
Medien: Luft
Druck-Set‑Point: Werkseitig eingestellt von 1,1 bis 22 in/Hg (Vakuum)
Max. Betriebsdruck: 30 in/Hg (Vakuum)
Platzdruck (Burst): 150 psi
Betriebstemperaturbereich: -40℃ bis +120℃
Schaltertyp: Direkte Aktion, Klingenkontakt
Elektrische Bewertung (ohmsch): 15A @ 6VDC, 8A @ 12VDC, 4A @ 24VDC
Elektrische Bewertung (induktiv): 1A @ 120VAC, 0,5A @ 240VAC
Kontaktanordnung: SPST — NO oder NC
Terminals: #8-32 Schrauben, 1/4" Klinge, Metri‑Pack
Anschlüsse: 1/8" NPT männlich, 1/4" NPT männlich, G1/8" männlich, G1/4" männlich
Materialien: Kontakte — Silberlegierung, vergoldet; Basis — beschichteter Stahl; Abdeckung — glasfaserverstärkter Polyester; Membran — Fluorsilikon-Elastomer
Optionen: verschiedene Basissteckergrößen; Litzen (vergossen & abgedichtet)

Varianten / Ausführungen

• Nummer 0 — Abdeckung: keine
• Nummer 1 — Einstellbereich: 1,1–3" Hg (15–41" H2O) ±0,5" Hg; Schaltung: SPST‑NC; Anschluss: 1/8 NPT; Anschlüsse: 1/4" Klinge; Abdeckung A
• Nummer 2 — Einstellbereich: 4–8" Hg ±1" Hg; Schaltung: SPST‑NO; Basis: beschichteter Stahl; Anschluss: 1/4 NPT; Anschlüsse: #8-32 Schrauben; Abdeckung B
• Nummer 3 — Einstellbereich: 9–17" Hg ±2" Hg; Basis: Edelstahl; Anschluss: R1/8; Anschlüsse: Litzen
• Nummer 4 — Einstellbereich: 18–22" Hg ±3" Hg; Anschluss: R1/4
• Nummer 5 — Anschluss: G1/8
• Nummer 6 — Anschluss: G1/4

Umrechnungshinweise
1 kgf/cm² = 14,2 psi; 1 bar = 14,5 psi; 1 in/Hg = 0,49 psi

Typische Anwendungen

• HVAC‑Steuerungen und Sicherheitsverriegelungen
• Kältesysteme und Leckageerkennung
• Überwachung und Steuerung von Vakuumpumpen
• Industrielle Prozess-Vakuumüberwachung und Schutz

Eigenschaften / technische Daten

• Modell: LF20-V
• Medien: Luft (Kompatibilität gemäß Membran)
• Druck-Set‑Point: 1,1–22 in/Hg werkseitig (variantenabhängig)
• Max. Betriebs‑Vakuum: 30 in/Hg
• Bruchdruck: 150 psi
• Betriebstemperatur: -40℃ bis +120℃
• Schaltprinzip: direkte Aktion, Klingenkontakt
• Elektrische Ratings: resistive und induktive Werte wie oben
• Kontaktkonfiguration: SPST (NO oder NC)
• Anschlüsse & Terminals: #8-32, 1/4" Klinge, Metri‑Pack, Litzenoptionen
• Prozessanschlüsse: 1/8" NPT, 1/4" NPT, G1/8, G1/4
• Materialien: vergoldete Silberlegierungskontakte; beschichteter Stahl oder Edelstahlbasis; glasfaserverstärkte Polyesterabdeckung; Fluorsilikonmembran
