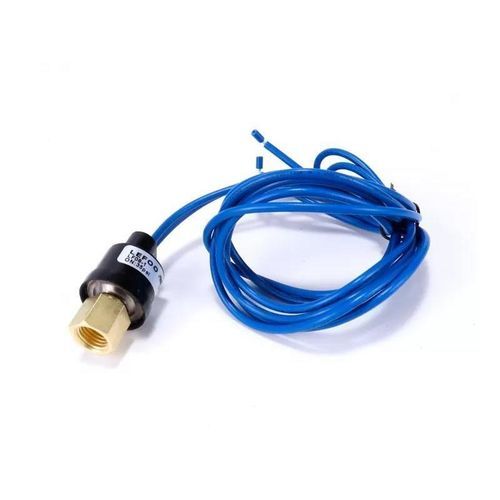

Mechanischer Druck- und Vakuumschalter LF08VVakuumfür Kohlenwasserstoffefür Luft
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- mechanisch
- Drucktyp
- Vakuum
- Flüssigkeit
- für Luft, für Wasser, für Kohlenwasserstoffe, für Öl
- Schutzniveau
- IP67
- Anwendung
- Industrie, HLK, für Klimaanlage, für pneumatische Anwendungen
- Weitere Eigenschaften
- kompakt
- Druckbereich
Min: -0,09 MPa
Max: 1 MPa
- Schaltleistung: Stromstärke
Min: 0,02 A
Max: 3 A
- Berstdruck
34,5 bar
(500,38 psi)- Prozesstemperatur
Min: -20 °C
(-4 °F)Max: 65 °C
(149 °F)
Beschreibung
Produktbeschreibung
Der LF08V ist ein kompakter Vakuumdruckschalter mit automatischer Rückstellung, entwickelt zur Überwachung von Unterdruck in Vakuumsystemen. Einsatzgebiete sind Vakuumsysteme, einschließlich Anwendungen in Elektrofahrzeugen und industriellen Vakuumsteuerungen.
Technische Parameter
MODELL: LF08V
Druckeinstellbereich (Manometerdruck): -0,09 MPa bis 0 MPa
Betriebsdruck / Toleranz / Max. zulässiger Druck (Manometerdruck): für -0,09 ≤ p < 0 MPa — Toleranz ±0,02 MPa; max. Druckfestigkeit 1,0 MPa
Druckdifferenz (Schaltpunkt): ≥ 0,025 MPa
Burst-Druck (Manometerdruck): 34,5 MPa × 1 min (kein Schaden, keine Leckage)
Betriebstemperatur: Umgebung -20 bis 65 °C; Medium -20 bis 65 °C
Elektrische Parameter: 24–50 VAC (0,02–3 A); 8–36 VDC (0,02–3 A)
Medienverträglichkeit: Luft, Wasser, Öl, Schmierstoffe, Kältemittel und ähnliche Kohlenwasserstoffe
Lebensdauer: Mechanisch ≈ 100.000 Zyklen; Elektrisch ≈ 30.000 Zyklen
Schutzart: IP67
Umrechnung: 1 bar = 14,5 psi; 1 MPa = 10 bar
Anwendungen
Dokumente und Zeichnungen
Technisches Datenblatt (PDF) und Maßzeichnung auf Anfrage verfügbar; Lieferant für CAD-Dateien und Anschlusspläne kontaktieren.
Charakteristiken / technische Spezifikationen
Der LF08V ist ein kompakter Vakuumdruckschalter mit automatischer Rückstellung, entwickelt zur Überwachung von Unterdruck in Vakuumsystemen. Einsatzgebiete sind Vakuumsysteme, einschließlich Anwendungen in Elektrofahrzeugen und industriellen Vakuumsteuerungen.
Technische Parameter
MODELL: LF08V
Druckeinstellbereich (Manometerdruck): -0,09 MPa bis 0 MPa
Betriebsdruck / Toleranz / Max. zulässiger Druck (Manometerdruck): für -0,09 ≤ p < 0 MPa — Toleranz ±0,02 MPa; max. Druckfestigkeit 1,0 MPa
Druckdifferenz (Schaltpunkt): ≥ 0,025 MPa
Burst-Druck (Manometerdruck): 34,5 MPa × 1 min (kein Schaden, keine Leckage)
Betriebstemperatur: Umgebung -20 bis 65 °C; Medium -20 bis 65 °C
Elektrische Parameter: 24–50 VAC (0,02–3 A); 8–36 VDC (0,02–3 A)
Medienverträglichkeit: Luft, Wasser, Öl, Schmierstoffe, Kältemittel und ähnliche Kohlenwasserstoffe
Lebensdauer: Mechanisch ≈ 100.000 Zyklen; Elektrisch ≈ 30.000 Zyklen
Schutzart: IP67
Umrechnung: 1 bar = 14,5 psi; 1 MPa = 10 bar
Anwendungen
- Vakuumsysteme für Elektrofahrzeuge
- Industrielle Vakuumsteuerungen und -automatisierung
- Kälte- und Klimatechnik (Refrigeration/HVAC)
- Labor- und Reinraumtechnik
- Pneumatische Systeme mit Unterdrucküberwachung
Dokumente und Zeichnungen
Technisches Datenblatt (PDF) und Maßzeichnung auf Anfrage verfügbar; Lieferant für CAD-Dateien und Anschlusspläne kontaktieren.
Charakteristiken / technische Spezifikationen
- Typ: Kompakter Vakuumdruckschalter, automatische Rückstellung
- Modell: LF08V
- Druckbereich: -0,09 MPa bis 0 MPa
- Schaltdifferenz: ≥ 0,025 MPa
- Toleranz: ±0,02 MPa (für -0,09 ≤ p < 0 MPa)
- Max. Betriebsdruckfestigkeit: 1,0 MPa
- Burst-Druck: 34,5 MPa für 1 min (kein Schaden/keine Leckage)
- Betriebstemperatur: -20 °C bis 65 °C (Umgebung und Medium)
- Elektrische Daten: 24–50 VAC (0,02–3 A); 8–36 VDC (0,02–3 A)
- Medien: Luft, Wasser, Öl, Schmierstoffe, Kältemittel
- Mechanische Lebensdauer: ca. 100.000 Zyklen; Elektrische Lebensdauer: ca. 30.000 Zyklen
- Schutzart: IP67
