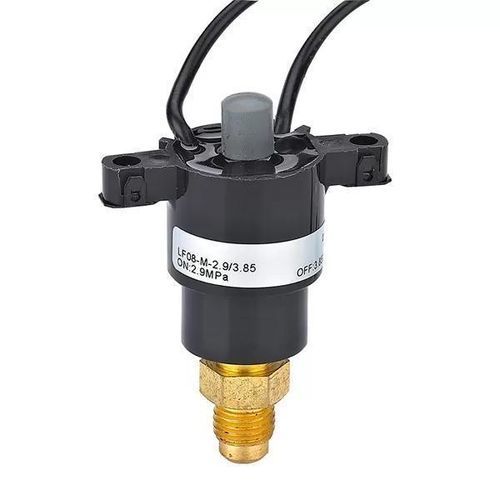

Mechanischer Druckschalter LF08M

RelativdruckNONC

Produktübersicht
LF08M ist ein manueller Rückstell-Druckschalter. Der maximale Einstellpunkt beträgt 942,5 PSI (≈ 6,5 MPa). Der Schalter kann als normalerweise offen (NO) oder normalerweise geschlossen (NC) ausgeführt werden; Nennstrom bis zu 6 A (AC). Entwickelt zur Drucküberwachung und zum Schutz in Kälte-, HVAC- und Industrieanlagen.

Anwendungen

• Kühlaggregate und Kältetechnik
• Klimaanlagen und HVAC-Systeme
• Druckluftkompressoren
• Öl- und Hydraulikpumpen
• Weitere industrielle Anlagen mit Drucksteuerungs-/Schutzanforderungen

Parameter
Einstellbereich (Manometerdruck): 0,02 MPa bis 6,5 MPa (Niederdruck ≤ 1,0 MPa; Hochdruck > 1,0 MPa).
Betriebsdruck / Toleranz / Max. beständig:
0,2 ≤ p < 0,6 MPa — ±0,03 MPa — Beständig: 1,5 MPa
0,6 ≤ p < 1,0 MPa — ±0,05 MPa — Beständig: 2,0 MPa
1,0 ≤ p < 2,0 MPa — ±0,07 MPa — Beständig: 3,0 MPa
2,0 ≤ p < 3,0 MPa — ±0,10 MPa — Beständig: 4,0 MPa
3,0 ≤ p < 4,0 MPa — ±0,15 MPa — Beständig: 5,5 MPa
4,0 ≤ p < 5,0 MPa — ±0,20 MPa — Beständig: 6,5 MPa
5,0 ≤ p < 6,5 MPa — ±0,25 MPa — Beständig: 8,0 MPa
Berstdruck (Manometerdruck): 34,5 MPa × 1 min, kein Schaden, keine Leckage.
Betriebstemperatur (Umgebung): Niederdruck -40 °C bis 65 °C; Hochdruck -40 °C bis 120 °C.
Betriebstemperatur (Medium): Niederdruck -40 °C bis 80 °C; Hochdruck -40 °C bis 135 °C.

Elektrische Parameter
24–250 VAC / 0,02–6 A; 8–36 VDC / 0,02–3 A.

Geeignete Medien
Luft, Wasser, Öl, Schmiermittel, Kältemittel und ähnliche Kohlenwasserstoffe.

Lebensdauer & Schutz
Mechanische Lebensdauer: 100.000 Zyklen. Elektrische Lebensdauer: 30.000 Zyklen (UL, CE). Schutzart: IP67.

Dokumente & Zeichnungen
Datasheet und Maßzeichnung als PDF verfügbar.

Technische Spezifikationen

• Modell: LF08M
• Max. Einstellpunkt: 942,5 PSI (≈ 6,5 MPa)
• Einstellbereich: 0,02 MPa bis 6,5 MPa
• Schaltertyp: Manueller Rücksteller; NO oder NC
• Max. Nennstrom: bis zu 6 A (AC); bis zu 3 A (DC, abhängig von Spannung)
• Elektrische Werte: 24–250 VAC (0,02–6 A); 8–36 VDC (0,02–3 A)
• Berstdruck: 34,5 MPa × 1 min (kein Schaden/keine Leckage)
• Betriebstemperaturen: siehe oben
• Lebensdauer: mechanisch 100.000 Zyklen; elektrisch 30.000 Zyklen (UL, CE)
• Schutzart: IP67
• Geeignete Medien: Luft, Wasser, Öl, Schmiermittel, Kältemittel
• Marke: LEFOO
