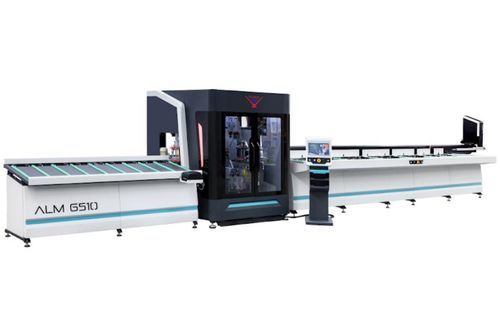

Abläng- und Profilbearbeitungszentrum / Multifunktion ALM 6510

CNCfür Aluminiumprofilefür PVC-Profile

Produktübersicht
Die ALM 6510 / ALM 6510 AT sind 8-Achsen CNC-Bearbeitungs- und Schneidzentren zur Verarbeitung von Aluminiumprofilen (und PVC). Die Maschinen führen Mehrseiten-Bearbeitungen durch, z. B. Fräsen, Bohrungen für Schließbleche/Schaniere/Griffe, Entwässerungsnuten, Kennzeichnung und Sägezuschnitte. Ein automatischer Förderer für 7 Profile lädt die Maschine, eine 3-Achsen-Pneumatikgreifer positioniert die Profile für simultanes Fräsen und Schneiden. Die Säge ermöglicht Serien­schnitte im Bereich 45°–135°. Barcode-Aufbringung zur Nachverfolgbarkeit und Vorbereitung fürs Vernieten/Endmontage ist vorgesehen.

Allgemeine Merkmale

• 8-Achsen Servo-CNC-Ansteuerung
• Vollautomatische Einzugs-, Transport-, Positionier-, Schnitt- und Übergabeeinheiten
• Bearbeitung auf vier Seiten von Aluminium/PVC-Profilen: Fräsen, Bohrungen für Schloss/Scharnier/Griff, Markierung, Entwässerungsnuten, Sägeschnitte
• 3-Achsen Pneumatikgreifer für präzise Handhabung
• Automatische horizontale und vertikale Spannsysteme
• Verarbeitungsleistung: 1.200–1.400 Laufmeter pro 8-Stunden-Schicht
• Automatischer Förderer mit Ladefähigkeit für 7 Profile
• Servo-gesteuerte Down‑Cut‑Säge Ø550 mm — Schnittrange 45°–135°
• Windows‑PC mit 15,6'' LCD‑Touchscreen als Bedienoberfläche
• Remote‑Desktop‑Verbindung für technischen Support
• Gleichzeitige Ausführung von Fräs‑ und Schnittoperationen
• Bedienerfreundliche Software, CAD‑kompatibel
• Automatische Rahmen-/Flügelprofil‑Erkennung per Datenbank
• Automatische Breiten‑ und Höhenmessung der Profile
• Automatische Schmier- und Werkzeug‑Sprühkühlungssysteme
• Niederdruck‑Sicherheitssteuerung und LED‑Innenbeleuchtung

Standardzubehör

• 11 Motoren & Werkzeuge für 90°- und 45°-Fräsoperationen
• Barcode-Drucker
• Sicherheitsumzäunung um die Maschine
• Tastatur und Maus

Optionale Zubehörteile

• Schräger Spänetransporteur
• VCE 4000 Späneabsaugung (Vakuum)
• Werkstattlogistische Ausrüstung
• Ersatz-Sägeblatt Ø550 mm
• Ersatzfräser Ø8
• Ersatzfräser Ø5
• Zusätzliche Motoren & Werkzeuge für Entwässerungsnuten (ALM 6510 AT)

Technische Daten

• Elektrisch: 29 kW, 58 A / 400 V AC 3P+PE / 50/60 Hz
• Frässpindel‑Drehzahl: 3.000 RPM
• Sägespindel‑Drehzahl: 12.000 RPM
• Säge‑Abmessungen: D = Ø550 mm; d = Ø30 mm
• Volumenstrom Luft / Vakuum: 250 L/min
• Luftdruck: 6–8 bar
• Abmessungen (L × B × H): 2000 × 1.172 × 2.310 mm
• Gewicht: 4.106 kg / 3.650 kg
