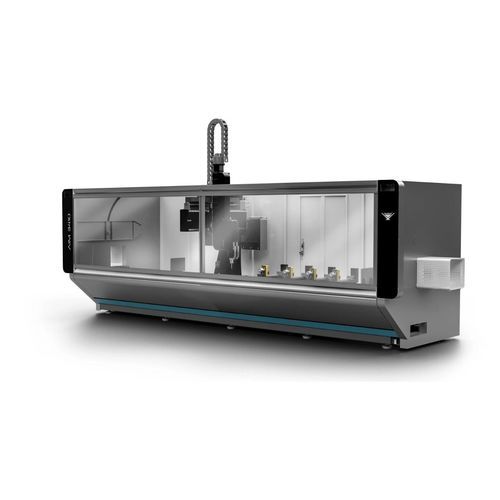

Abläng- und Profilbearbeitungszentrum / CNC AIM 3410

für Aluminiumprofilefür PVC-Profile

Produktübersicht
Die AIM 3410 und AIM 3410 CBN sind 4‑Achsen CNC‑Bearbeitungszentren für die Bearbeitung von Aluminium‑ und PVC‑Profilen. Die 4. Achse ermöglicht Bearbeitungen an drei Profilflächen. Das bewegliche, in‑line montierte Werkzeugmagazin an der Bearbeitungskopf reduziert Werkzeugwechselzeiten und unterstützt Fassadenanwendungen dank der Ø180 mm Säge. Die Maschine verfügt über automatische Spannbackenerkennung und eine bewegliche Kabine mit Polycarbonat‑Fenster für sichere Überwachung durch den Bediener.

Allgemeine Merkmale

• CNC‑Bewegungssteuerung auf 4 Achsen (4. Achse für Drei‑Flächen‑Bearbeitung)
• Bewegliches in‑line Werkzeugmagazin; Kapazität für 7 Fräser + 1 Säge (Konfiguration kann 8 Werkzeuge ermöglichen)
• Automatische Spannbackenerkennung und Positionierung
• PLC‑gesteuerte Sprüh‑Kühleinheit für Werkzeuge
• Vier automatische Profilspannbacken serienmäßig
• 1 pneumatische Auflage zur Rückstellung in X‑Richtung (zweite Auflage optional)
• Patronenschmierung für X, Y und Z Achsen
• Spezial‑CAM‑Programm vom Hersteller
• Bedienerschutzbarriere und bewegliche Kabine mit Polycarbonatfenster
• 15" Farb‑Touchscreen; Programmimport via USB; ISO "G"‑Code kompatibel
• Technischer Support per Fernverbindung; mehrsprachige Oberfläche
• Schallschutzgehäuse optional und LED‑Beleuchtung im Gehäuse
• Massiver Stahlaufbau und dynamisch ausgelegter Portalrahmen
• Optionaler Handcontroller zur Trocken‑Verifikation

Standardzubehör

• Tastatur‑ und Mausset für Programmierung
• Sicherheitszaun um die Maschine
• 4 x Profilspannbacken
• 1 x pneumatische Auflage auf der linken Seite
• Spänewanne im Maschinenrahmen

Optionale Ausstattung

• Schneidwerkzeuge und Werkzeughalter: 6 Fräser (2 x Ø5, 1 x Ø6, 1 x Ø8, 1 x Ø10, 1 x Ø12); 8 x HSK F63 Werkzeughalter; 6 Spannzangen (3 x Ø5‑6, 1 x Ø7‑8, 1 x Ø9‑10, 1 x Ø11‑12); 4 Formhöhenanschläge
• Zweite Profilauflage rechts für Standardmaschine
• Zweite Profilauflage rechts für cabinet‑Version
• Automatische Werkzeuglängenmessung
• Spezial‑Sägeblatt‑Kit
• Handbediengerät
• CAMQUIX 4 AXIS SOFTWARE (CAMPROX) für AIM 3410
• UNILINK ONBOARD 4 AXIS INTERFACE SOFTWARE (AIM 3410)
• Zusätzliche Spannvorrichtung für AIM 3410
• Barcode‑Leser
• Klimatisierung für Schaltschränke
• Cabinet‑Version (AIM 3410 CBN)

Technische Spezifikationen Tabelle
Netzanschluss: 11,5 kW / 25 A / 400 V AC 3P+PE / 50/60 Hz.
Bohr‑/Frässpindel: 3.000 U/min
Säge‑Drehzahl: 24.000 U/min
Sägekapazität: D Ø180 mm, Bohrung Ø30 mm
Luftstrom / Vakuum: 250 L/min
Betriebsdruck: 6‑8 bar
Abmessungen (L×B×H): 241 × 516 × 285
Gewicht: 1.850 kg (brutto) / 1.430 kg (netto)

Technische Spezifikationen

• Modell: AIM 3410 (auch als cabinetisierte AIM 3410 CBN erhältlich)
• Steuerung: CNC 4 Achsen (4. Achse für 3‑Flächen‑Bearbeitung)
• Spindeldrehzahlen: Fräsen 3.000 U/min; Säge 24.000 U/min
• Elektrische Anforderungen: 11,5 kW / 25 A / 400 V AC 3P+PE / 50/60 Hz
• Sägeblatt: Ø180 mm (Bohrung Ø30 mm)
• Werkzeugmagazin: mobil in‑line auf dem Bearbeitungskopf; Kapazität 7 Fräser + 1 Säge (konfigurierbar)
• Automatische Erkennung und Positionierung der Spannbacken
• Standard: 4 automatische Profilspannbacken
• Pneumatische Auflage für X‑Richtung (1 Standard, 2. optional)
• Patronenschmierung für X, Y, Z; PLC‑Sprühkühlung
• CAM‑Support; ISO G‑Code Programmierung; USB‑Import
• Luftverbrauch: 250 L/min; Betriebsdruck 6‑8 bar
• Maße und Gewicht wie angegeben
• Sicherheit: Bedienerschutz, bewegliche Kabine mit Polycarbonatfenster, LED‑Beleuchtung, Schallschutzgehäuse
