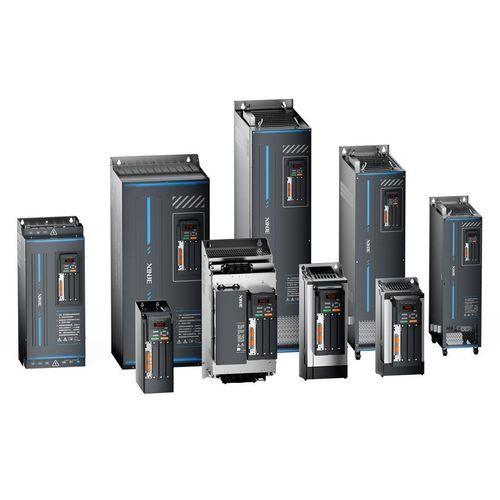

Encoder-Frequenzumrichter VH6-45P5-B

regenerativIGBTCANopen

Produktübersicht
Hochgeschwindigkeits-Netzwerkunterstützung für die Standardprotokolle EtherCAT und CANopen. Vielfältige Erweiterungsoptionen mit optionalen Erweiterungskarten für unterschiedliche Funktionen. Unterstützt mehrere PG-Karten für eine verbesserte Motorsteuerung. Ausgestattet mit einem Gleichrichter-Bremsmodul zur Realisierung eines DC-Common-Busses für das Teilen regenerativer Energie. Unabhängiges Luftkanal-Design für schnelle Wärmeableitung und besseren Staubschutz. LCD-Panel verfügbar für schnelles Debugging, Parameterspeicherung sowie Upload/Download.

Hauptmerkmale

• Hochgeschwindigkeitsbetrieb: maximale Ausgangsfrequenz bis zu 1000 Hz für Hochgeschwindigkeitsdrehungen und strenge Drehzahl-/Drehmomentregelung.
• Hohe Stabilität und Genauigkeit: erweiterter Drehzahlregelbereich mit auf ca. 0,2 % stabilisierter Drehzahlschwankung zur Verbesserung der mechanischen Genauigkeit.
• Anpassungsfähigkeit an Stoßlasten: schnelle Drehmomentantwort bei plötzlichen Laständerungen durch Motorstromrückmeldung; Drehzahl und Rotorposition passen Ausgangsstrom und Drehmoment zur Schwingungsunterdrückung an.
• Fortschrittliche Drehmoment-Vektorregelung: IGBT-Integrierte Module liefern bis zu 180 % Drehmoment beim Anlauf bei 0,5 Hz. Unterstützt 150 % Überlast für 1 Minute alle 300 s und 180 % für 3 s.
• Energieeffizienz und Umwelteigenschaften: DC-Drosseln verbessern den Leistungsfaktor und reduzieren Oberschwingungen an der Versorgung; der DC-Common-Bus ermöglicht das Teilen regenerativer Energie zwischen Umrichtern.
• Erweiterter Leistungsbereich der Bremsvorrichtung: erweiterter Standard-Leistungsbereich der Bremsvorrichtung für kompaktere und kosteneffizientere Schaltschranklösungen.
• PID-Funktion: manuelle Einstellung der Proportional- und Integralverstärkung zur Optimierung von PID-Zielen und Rückführungs-konsistenz, Verkürzung der Anlaufzeit.
• Positionierfunktion: hochpräzises Positionieren über Impuls-Eingang und Encoder-Rückmeldung zur Verbesserung von Genauigkeit, Effizienz und Sicherheit.
• Mehrere Kommunikationsmethoden: integrierte isolierte RS485-Schnittstelle mit Modbus RTU; externe Erweiterung für EtherCAT und CANopen möglich.
• Einfacher Parametertransfer: Kompatibilitätsmodus erlaubt das direkte Einspielen von Parametern älterer Modelle in neue Modelle.
• Schnelles PC-Debugging: unterstützt Xinje USB-zu-Seriell-Wandler und JC-EV-15 mit der "Xinje Frequency Converter Debugging Software" für effizientes Debugging und Dateiverwaltung.
• Optionale Bedienfelder: standardmäßige 7-Segment-LED-Anzeige mit 5 Stellen; optionales LCD-Panel und Drehknopf-Bedienfeld verfügbar.
• Lebensdauer-Diagnose und Wartung: interne Temperaturüberwachung und Statusdiagnosen über Bedienpanel und Software zur frühzeitigen Fehlererkennung und Reduzierung von Ausfallzeiten.

Verwandte Funktionen / Erweiterungen

• Unterstützt mehrere Erweiterungskarten (EtherCAT, CANopen, Encoder, Kommunikation, I/O usw.).
• Unterstützt DC-Common-Bus mit Gleichrichter-Bremsmodul für Energie-Sharing zwischen Umrichtern.
• Unterstützt mehrere PG-Karten zur Verbesserung der Motorsteuerung.

Technische Daten

• Serie: VH6
• Maximale Ausgangsfrequenz: 1000 Hz
• Drehzahlschwankung / Stabilität: ca. 0,2 %
• Anlaufmoment bei niedriger Geschwindigkeit (0,5 Hz): bis zu 180 %
• Überlastfähigkeit: 150 % für 1 Minute pro 300 s; 180 % für 3 s
• Kommunikation: integrierte isolierte RS485 (Modbus RTU); unterstützt EtherCAT und CANopen über Erweiterung
• Bremse / Energierückgewinnung: Gleichrichter-Bremsmodul und Unterstützung für DC-Common-Bus
• Kühlung: unabhängiges Luftkanal-Design für schnelle Wärmeableitung
• Bedienfeld: standardmäßige 7-Segment-LED 5-stellig; optionales LCD-Panel und Drehknopf-Bedienfeld
• Funktionen: PID-Regelung, Positionierung (Impuls-Eingang + Encoder-Rückmeldung), Lebensdauerdiagnose und interne Temperaturüberwachung, Kompatibilitätsmodus für Parameter
• Benutzer-Debugging: unterstützt Xinje USB-zu-Seriell-Wandler und dedizierte Debugging-Software (JC-EV-15)
