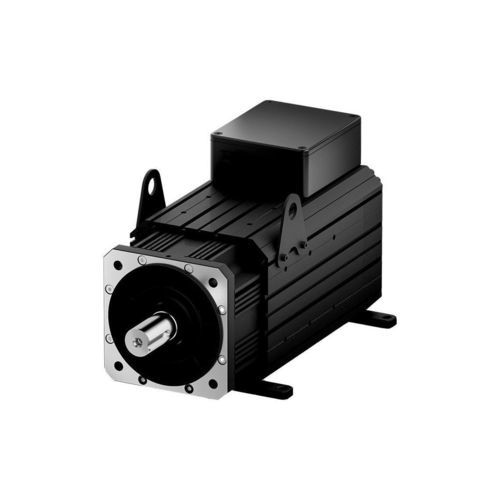

AC-Servomotor MS6G series

380 VIP67wassergekühlt

Übersicht
Der Servomotor MS6G Serie mit Flansch 200 bietet präzise Positionierung und robusten Schutz für industrielle Bewegungssteuerungen. Er ist mit 17-Bit- oder 23-Bit-Absolut-Fotoencoder erhältlich, hat eine Leistungsspanne von 13–17 kW, Schutzart IP67 und einen axialen Z-förmigen Kühlkanal zur Begrenzung der Temperaturerhöhung. Die Konstruktion umfasst einen eingebauten Rotor und verbesserte Schwingungsfestigkeit; kompatibel mit den Hochleistungsantrieben DS5C2 und DM6C.

Produkteigenschaften

• Hohe Zuverlässigkeit: Kreuzachsen-Encoder-Montage und eingebauter Rotor erhöhen die Widerstandsfähigkeit gegen Vibrationen und Stöße und verbessern die Entmagnetisierungsbeständigkeit.
• Niedrige Temperaturerhöhung: Axiale Z-förmige Wasserführung mit kühlmittelführender Wärmeabfuhr reduziert die Betriebstemperatur unter Last.
• Hohe Leistungsdichte: Kompaktes Design verkürzt die Gehäuselänge um etwa 16 % gegenüber vergleichbaren luftgekühlten Motoren gleicher Leistung.
• Hohe Präzision: Standardmäßig 23-Bit-Absolut-Fotoencoder; 17-Bit-Encoder optional für spezielle Anforderungen.
• Hohe Leistung: Elektromagnetisches Design optimiert für hohe dynamische Reaktion, kompatibel mit DS5C2/DM6C Hochleistungsantrieben.
• Hohe Effizienz: Optimierter magnetischer Kreislauf und der Einsatz verlustarmer Werkstoffe reduzieren die Gesamtverluste des Motors.

Zusätzliche Informationen
Die Schutzart IP67 gewährleistet wasser- und ölsicheren Betrieb in anspruchsvollen Umgebungen. Der Motor unterstützt Überdrehzahlbetrieb, weist verbesserte Vibrationsbeständigkeit und ruhigeren Lauf auf. Flanschgröße: 200. Leistungsbereich: 13 kW–17 kW. Encoder-Optionen und Kühlkonzept ermöglichen präzise Positionierung und kontrollierte Temperaturentwicklung.

Spezifikationen

• Serie: MS6G series
• Modell / Flansch: Flansch 200
• Leistungsbereich: 13 kW – 17 kW
• Encoder: 17 Bit oder 23 Bit optional; standardmäßig 23-Bit-Absolut-Fotoencoder
• Schutzart: IP67 (wasser- und ölbeständig)
• Kühlung: axiale Z-förmige Wasserführung mit kühlmittelunterstützter Wärmeabfuhr
• Konstruktion: eingebauter Rotor zur Verbesserung der Entmagnetisierungsbeständigkeit
• Kompatibilität: kompatibel mit DS5C2 und DM6C Hochleistungsantrieben
• Mechanische Vorteile: verbesserte Vibrationsbeständigkeit; kompaktes Design (~16 % kürzer als vergleichbare luftgekühlte Motoren)
• Anwendungen: hochpräzise Bewegungssteuerung mit Bedarf an hoher Dynamik, Schutz und Wärmesteuerung
