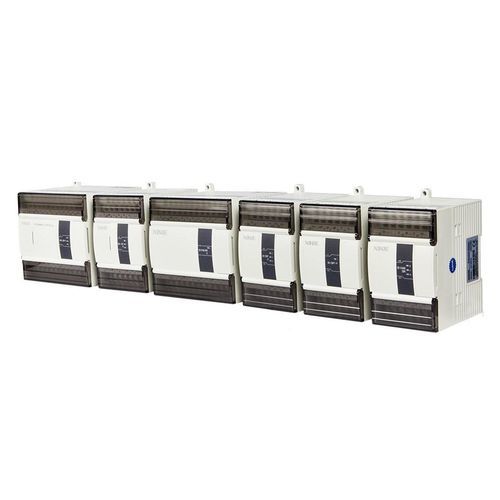

E/A-Erweiterungsmodul XD series

Digitaleingangmodularanalog

Übersicht
Das rechte Erweiterungsmodul der Serie XD wird an XD-Basiseinheiten angeschlossen, um die I/O-Kapazität zu erweitern und spezielle Funktionen bereitzustellen. Verfügbare Modultypen: digitale I/O-Erweiterung, analoge Ein-/Ausgänge, Temperaturregelung (kanalweise PID mit Selbstabstimmung), Wägeeinheit und Encoder-Erkennung. Die modulare Architektur ermöglicht flexible Kombinationen für industrielle Prozesssteuerungen.

Wesentliche Punkte

• Kompatibel mit XD-Basiseinheiten
• Bis zu 16 rechte Erweiterungsmodule pro Basiseinheit (abhängig von der Konfiguration)
• Erweiterbar auf maximal 592 I/O-Punkte
• Modulpalette deckt Temperatur, Durchfluss, Füllstand, Druck, Wägen, analoge I/O und Encoder-Erkennung ab

Temperaturregelungsmodul
Jeder Kanal bietet unabhängige PID-Regelung mit Selbstabstimmung, um Inbetriebnahme zu vereinfachen und Regelgenauigkeit in Mehrkreis-Anwendungen zu verbessern.

Wäge-Modul
Unterstützt dynamische und statische Wägefunktionen, kompakte Bauweise und stabile Signalverarbeitung; geeignet für Dosierung, Chargenwägung und Gewichtskontrolle bei Saatgut, Chemikalien, Getreide und Futtermitteln.

Anwendungsszenarien
Konzipiert für Prozessleitsysteme, die erweiterte I/O und spezialisierte Module benötigen, z. B. Mehrkreis-Temperaturregelung, integrierte Wägefunktionen, analoge Signalerfassung und Encoder-Feedback für Positions-/Geschwindigkeitsüberwachung.

Technische Daten

• Serie: rechtes Erweiterungsmodul Serie XD
• Kompatibilität: XD-Basiseinheiten
• Maximale Anzahl rechter Erweiterungsmodule pro Basiseinheit: bis zu 16
• Maximale I/O-Punkte nach Erweiterung: bis zu 592 Punkte
• Verfügbare Modultypen: digitale I/O-Erweiterung, analoge Eingänge, analoge Ausgänge, Temperaturregelung, Wägeeinheit, Encoder-Erkennung
• Merkmale des Temperaturmoduls: kanalweiser PID, Selbstabstimmung unterstützt
• Merkmale des Wäge-Moduls: Unterstützung für dynamisches Wägen, kompakte Bauform
