Ethernet-Koppler LF series

EtherCATPROFINETBus

Übersicht
Das verteilte I/O-System der Serie LF besteht aus dem Kommunikationskuppler der Serie LF und den XF-Serienmodulen. Ein hochgeschwindigkeits Backplane-Bus zwischen Kuppler und Modulen ermöglicht Mikrosekunden-Reaktionszeiten, wodurch das System für hochgeschwindigkeits- und hochpräzise Steuerungs- und Datenerfassungsanwendungen geeignet ist. Das modulare Angebot unterstützt kombinierte Konfigurationen zur Erfüllung unterschiedlicher Kundenanforderungen.

Produktmerkmale

• Hohe Echtzeitleistung bei kompakter Bauweise.
• Hochgeschwindigkeits-Backplane-Bus zwischen Kuppler und Modulen für Mikrosekunden-Reaktionszeiten.
• Unterstützung vielfältiger Modulkombinationen zur Abdeckung unterschiedlicher Anwendungsanforderungen.

Modelle und Hauptfunktionen
LFC3-AP — EtherCAT distributed I/O

• Kompaktes Design zur Einsparung von Installationsplatz.
• Erfüllt präzise Steuerungsanforderungen mit minimaler DC-Synchronisation von 250 µs.
• Netzwerkanschluss unterstützt Verkettung mehrerer Knoten und schrittweise Firmware-Updates.
• Hardware-Einstellung der statischen Stationsnummer für schnelle Konfiguration.
• Mikrosekunden-Reaktion über den hochgeschwindigkeits Backplane-Bus.
• Mehrere Diagnoseverfahren zur schnellen Fehlerlokalisierung und -analyse.
• Unterstützt bis zu 32 Module.

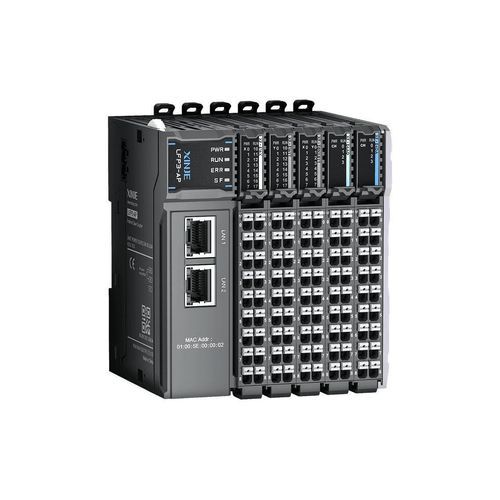

LFP3-AP — PROFINET distributed I/O

• Unterstützt RT- und IRT-Kommunikationsmodi.
• Unterstützt MRP- und MRPD-Redundanz für unterschiedliche Einsatzszenarien.
• Erfüllt präzise Steuerungsanforderungen mit minimaler Synchronisationsperiode von 1 ms.
• Mehrere Diagnoseverfahren für schnelle Fehleranalyse.
• Kompatibel mit Siemens und TIA Portal.
• Firmware-Upgrade über den Netzwerkanschluss unterstützt.
• Unterstützt bis zu 32 Module.

LFM3-AP — Modbus TCP distributed I/O

• Blade-ähnliche Erweiterung ermöglicht vielfältige Kombinationen.
• Hardware-IP-Adresseneinstellung für komfortable Konfiguration.
• Hochgeschwindigkeits Backplane-Bus mit Mikrosekunden-Reaktionszeit.
• Mehrere Diagnoseverfahren zur schnellen Fehlerlokalisierung und -analyse.
• Firmware-Upgrade über Netzwerkanschluss unterstützt.
• Unterstützt bis zu 32 Module.

LFI3-AP — EtherNet/IP distributed I/O

• Kompaktes Design zur Optimierung des Installationsraums.
• Betrieb auf Basis impliziter Kommunikation für einfache Integration.
• Hardwareseitige IP-Adresszuweisung für einfache Konfiguration.
• Hochgeschwindigkeits Backplane-Bus mit Mikrosekunden-Reaktionszeit.
• Mehrere Diagnoseverfahren zur schnellen Fehleranalyse.
• Firmware-Upgrade über Netzwerkanschluss unterstützt.
• Unterstützt bis zu 32 Module.

Verwandte Produkte

• L-Serie Kommunikationskuppler (verwandte Serie)

Technische Daten

• Serie: Kommunikationskuppler Serie LF
• Backplane-Bus: Hochgeschwindigkeits Backplane-Bus zwischen Kuppler und Modulen
• Max. unterstützte Module: Bis zu 32 Module (modellabhängig)
• EtherCAT (LFC3-AP) minimale DC-Sync: 250 µs
• PROFINET (LFP3-AP) minimale Synchronisationsperiode: 1 ms; unterstützt RT und IRT
• Redundanz: PROFINET unterstützt MRP und MRPD
• Netzwerkfunktionen: Kettenbildung von Knoten, Firmware-Upgrade via Netzwerkanschluss (modellabhängig)
• Konfiguration: Hardware-Einstellung der statischen Stationsnummer / Hardware-IP-Adresseneinstellung (modellabhängig)
• Diagnose: Mehrere Diagnoseverfahren für schnelle Fehlerlokalisierung und -analyse
• Kompatibilität: LFP3-AP kompatibel mit Siemens und TIA Portal
