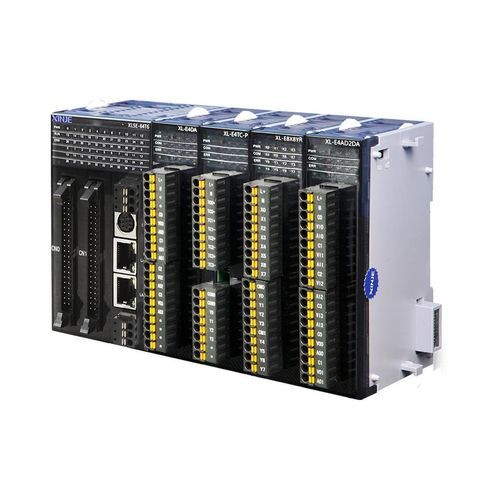

E/A-Erweiterungsmodul XL series

modularKompaktformatIndustrie

Übersicht
Rechtsseitiges Erweiterungsmodul für Basisgeräte der Serie XL. Kann in Verbindung mit Kommunikationskopplern der Serie L auch als Fernmodul eingesetzt werden. Die Vielfalt der Modultypen deckt unterschiedliche Anwendungsanforderungen ab. Jedes Basisgerät unterstützt 10 bis 16 rechtsseitige Erweiterungsmodule; ein L‑Serien‑Koppler kann bis zu 16 XL‑Module verbinden.

Hauptmerkmale

• Kompatibel mit Basisgeräten der Serie XL
• 10–16 rechtsseitige Erweiterungsmodule pro Basisgerät
• Erweitertes System kann bis zu 576 Ein-/Ausgangspunkte erreichen
• Als Remote-I/O nutzbar in Verbindung mit L‑Serien‑Kommunikationskopplern
• Verschiedene Modultypen verfügbar für unterschiedliche Funktionen (I/O, Temperaturregelung, Wägetechnik usw.)

Anwendungsszenarien

• Prozessregelung: Temperatur, Durchfluss, Füllstand, Druck
• Dezentrale Regelsysteme mit Remote-I/O-Topologie
• Integration in Maschinenautomation und Anlagenüberwachung

Temperaturregelungsmodul

• PID-Regelung pro Kanal
• Unterstützung für Auto-Tuning zur Vereinfachung der Inbetriebnahme
• Ausgelegt für Mehrzonen-Temperaturregelung in Industrieprozessen

Wägemodul

• Dynamische Wägemöglichkeiten für Batch- und Continuous-Prozesse
• Kompakte Bauform und temperaturstabile Leistung
• Einfach konfiguriert für Wäge- und Dosieranwendungen (Saatgut, Chemikalien, Getreide, Futter)

Technische Daten

• Serie: rechtsseitiges Erweiterungsmodul Serie XL
• Kompatibilität: Basisgeräte Serie XL und Kommunikationskoppler Serie L
• Erweiterungskapazität: 10–16 rechtsseitige Erweiterungsmodule pro Basisgerät
• Maximale I/O-Punkte pro erweitertem Basisgerät: bis zu 576 Punkte
• Fernverbindung: bis zu 16 XL‑Module pro L‑Serien‑Koppler
• Temperaturregelung: PID pro Kanal mit Auto‑Tuning‑Unterstützung
• Wägen: dynamisches Wägen, kompakte Bauweise, temperaturstabile Leistung
