Magnetische Verbindung DXHM-2000

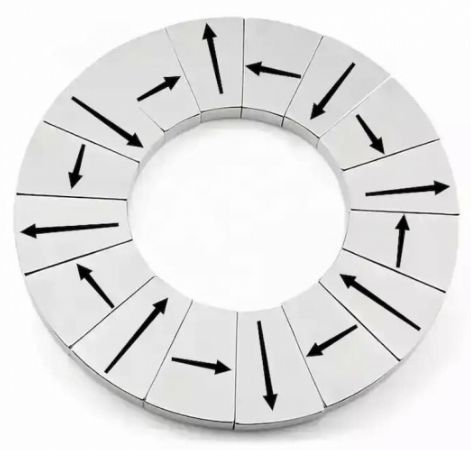

Ein Halbach-Array-Magnet ist eine konfigurierte Anordnung permanenter Magnetelemente mit einer räumlich rotierenden Magnetisierung, die das Magnetfeld auf einer Seite verstärkt und auf der anderen auslöscht. Diese Geometrie erzeugt starken einseitigen Fluss bei reduzierten Streufeldern und ermöglicht kompakte magnetische Schaltungen.

Produktanwendungen

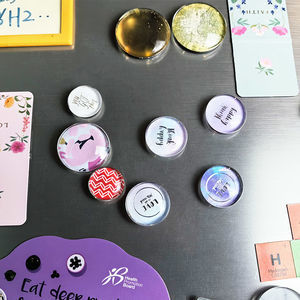

• Flexible Kühlschrankmagnete (einseitiger Fluss zur Erhöhung der Haltekraft)
• Magnetische Schwebesysteme (Maglev / Inductrack)
• Halbach-Wiggler für Synchrotrons und Freie-Elektronen-Laser (FEL)
• 0,7-T-Halbach-Ionenquelle (Beispiel)
• Halbach-Antriebsassemblies (Anwendungsfall)
• Halbach-Assemblies für Elektronenstrahlen (Anwendungsfall)
• Kleine 96-polige Halbach-Arrays
• Face-4‑Pol-Halbach‑Arrays
• Hochlineare Halbach‑Arrays
• Kleine Halbach‑Rotoren (z. B. 27 mm Rotor)

Vorteile

• Konzentriert magnetischen Fluss auf einer Seite und minimiert Streufeld auf der gegenüberliegenden Seite
• Effizientere Nutzung des magnetischen Materials zur Erzeugung starker gerichteter Felder
• Anwendbar auf kreisförmige und planare Geometrien

Nachteile / Einschränkungen

• Montageerschwernisse durch starke Abstoßungskräfte zwischen benachbarten Magnetteilen
• Wechselseitige Entmagnetisierungseffekte zwischen benachbarten Magneten; Risiko steigt bei erhöhten Betriebstemperaturen

Konfigurationen und Konstruktionshinweise

• Kann als kreisförmiges oder planares Array ausgeführt werden; "bucking-magnet"-Geometrien und das Vorhandensein eines Luftspalts können die Effizienz der Schaltung verbessern
• Ein Luftspalt wird häufig eingesetzt, um die Effizienz der Halbach-Magnetkreise deutlich zu steigern
• Materialien mit hoher Koerzitivfeldstärke, sorgfältige mechanische Montage und magnetische Simulationen sind typischerweise für robuste Arrays erforderlich

Technische Merkmale / Spezifikationen

• Typ: Halbach-Array (magnetische Baugruppe)
• Schlüsseleigenschaft: einseitige Flusskonzentration — verstärktes Feld auf einer Seite, aufgehoben auf der anderen
• Typische Anwendungen: Kühlschrankmagnete (dünne flexible Magnete), Magnetlevitation (Inductrack/Maglev), Ionenquellen, Triebwerke, Elektronenstrahlsysteme, Wiggler für Synchrotrons/FEL
• Konstruktionsaspekte: Montageherausforderungen durch Abstoßung zwischen Elementen; Entmagnetisierungsrisiko bei hohen Temperaturen; ein Luftspalt kann die Leistung verbessern
• Hersteller: Xiamen Dexing Magnet Tech. Co., Ltd.
