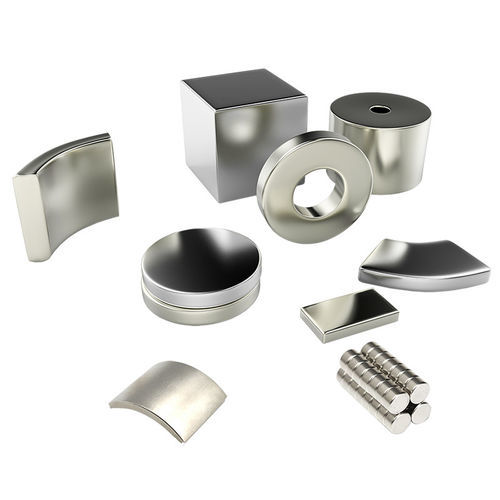

Magnet / NdFeB gesintert Neodymium Magnet

NdFeBHochenergiefür Hochleistungsanwendungen

Neodym-Magnete sind Dauermagnete, die aus einer Legierung aus Neodym, Eisen und Bor hergestellt werden und eine tetragonale Kristallstruktur (Nd2Fe14B) bilden. Diese Magnete sind die stärksten im Handel erhältlichen Dauermagnete und werden dort eingesetzt, wo eine hohe magnetische Leistung erforderlich ist. Übersicht Die stärksten verfügbaren Magnete, gesinterte NdFeB-Magnete (Nd2Fe14B), werden durch pulvermetallurgische Verfahren hergestellt. Sie sind hart und spröde, haben eine sehr hohe Remanenz und Koerzitivfeldstärke, ein hohes Energieprodukt ((BH)max bis zu 51 MGOe) und bieten ein gutes Preis-Leistungs-Verhältnis. Die intrinsische Koerzitivkraft kann 30.000 Oe übersteigen. Gesinterte NdFeB-Magnete reagieren mit Feuchtigkeit und Sauerstoff und sind korrosionsanfällig; Oberflächenbehandlungen wie Vergoldung, Vernickelung, Verzinkung, Verzinnung und Epoxidharzbeschichtungen werden je nach Anwendungsumgebung üblicherweise angewendet. Bandguss- und HDDR-Technologien ermöglichen die Herstellung von Hochleistungssorten (einschließlich >N52). Gesintertes NdFeB - wichtige Werkstoffinformationen

• Chemische Zusammensetzung und Struktur: Nd2Fe14B (tetragonal).
• Mechanisch: hart und spröde; Schleifen und Schneiden möglich, erfordert jedoch Vorsicht.
• Korrosion: schlechteste Korrosionsbeständigkeit unter den üblichen Magnetwerkstoffen; Beschichtungen für viele Anwendungen empfohlen.
• Thermische Stabilität: reversibler Temperaturkoeffizient von Br ca. -0,100 bis -0.126 %/°C; Arbeitsstabilität typischerweise bis ~80°C für niedrige Hci-Sorten und kann 200°C für hohe Hci-Sorten (Hochtemperatursorten) überschreiten.
• Leistungsfähigkeit: sehr hohe Remanenz, Koerzitivfeldstärke und Energieprodukt; (BH)max kann bis zu 51 MGOe erreichen.
• Erhältliche Oberflächenbehandlungen: Vergoldung, Vernickelung, Verzinkung, Verzinnung, Epoxidharzbeschichtung.

Magnetische Eigenschaften von gesinterten NdFeB-Magneten (Tabelle in Zeilen dargestellt)

• Güteklasse - Br (mT / KGs) - Hcb (kA/m / KOe) - Hcj (kA/m / KOe) - (BH)max (kJ/m3 / MGOe) - Höchste Arbeitstemperatur (L/D ≥ 0,7)
• N33 - 1130-1170 mT (11,3-11.7 KGs) - ≥828 kA/m (≥10.4 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 247-271 kJ/m3 (31-34 MGOe) - 80 ℃
• N35 - 1170-1220 mT (11.7-12.2 KGs) - ≥860 kA/m (≥10.8 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 263-287 kJ/m3 (33-36 MGOe) - 80 ℃
• N38 - 1220-1250 mT (12.2-12.5 KGs) - ≥876 kA/m (≥11.0 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 287-310 kJ/m3 (36-39 MGOe) - 80 ℃
• N40 - 1250-1280 mT (12.5-12.8 KGs) - ≥876 kA/m (≥11.0 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 302-326 kJ/m3 (38-41 MGOe) - 80 ℃
• N42 - 1280-1320 mT (12.8-13.2 KGs) - ≥892 kA/m (≥11.2 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 318-342 kJ/m3 (40-43 MGOe) - 80 ℃
• N45 - 1320-1380 mT (13.2-13.8 KGs) - ≥892 kA/m (≥11.2 KOe) Hcb - ≥955 kA/m (≥12 KOe) Hcj - 342-366 kJ/m3 (43-46 MGOe) - 80 ℃
• N48 - 1380-1420 mT (13.8-14.2 KGs) - ≥923 kA/m (≥11.6 KOe) Hcb - ≥876 kA/m (≥10.8 KOe) Hcj - 366-390 kJ/m3 (?46-49?) - 80 ℃
• N50 - 1380-1440 mT (13.8-14.4 KGs) - ≥923 kA/m (≥11.6 KOe) Hcb - ≥955 kA/m (≥12.1 KOe) Hcj - 376-408 kJ/m3 - 80 ℃
• N52 - 1430-1480 mT (14.3-14.8 KGs) - ≥860 kA/m (≥10.8 KOe) Hcb - ≥876 kA/m (≥11.0 KOe) Hcj - 398-422 kJ/m3 (50-53 MGOe) - 80 ℃
• Zusätzliche Typen (M, H, SH, UH, EH, etc.) sind mit ihren jeweiligen Br, Hcb, Hcj, (BH)max und höheren zulässigen Arbeitstemperaturen aufgeführt (z.B., viele H/SH/UH-Typen sind für 100-200 ℃ oder höher ausgelegt) in der Tabelle mit den vollständigen Eigenschaften aufgeführt.

Physikalische Eigenschaften von gesinterten NdFeB-Magneten

• Curie-Temperatur: 310 ~ 340 ℃
• Reversible Temp. Koeffizient von Br (20~100 ℃): -0,100 ~ -0,126 %/°C
• Reversibler Temp. Koeffizient von Hcj (20~100 ℃): -0,50 ~ -0,65 %/°C
• Dichte: ≥ 7,3 g/cm3
• Vickers-Härte: ~600
• Biegefestigkeit: ~250 MPa
• Zugfestigkeit: ~80 MPa
• Druckfestigkeit: ~1050 MPa
• Spezifischer Widerstand: ~150 μΩ-cm
• Wärmeleitfähigkeit: ~9 W/(m-°C)
• Wärmeausdehnung: ~5 ×10-6 (parallel zur Ausrichtung), ~-1,5 ×10-6 (senkrecht zur Ausrichtung)
• Spezifische Wärme: ~460 J/(kg-°C)

Karakteristika / technische Daten

• Materialsystem: Nd2Fe14B (Neodym-Eisen-Bor)
• Herstellung: gesintertes NdFeB (pulvermetallurgisches Verfahren); fortgeschrittene Optionen umfassen Bandgießen und HDDR, um Hochleistungsqualitäten (einschließlich >N52) zu erreichen.
• Highlights der magnetischen Leistung: sehr hohe Remanenz und Koerzitivfeldstärke; (BH)max bis ~51 MGOe; intrinsische Koerzitivfeldstärke oft >30.000 Oe.
• Oberflächenschutzoptionen: Vergoldung, Vernickelung, Verzinkung, Verzinnung; Epoxidharzbeschichtung für Korrosionsschutz erhältlich.
• Thermisches Verhalten: Br-Temperaturkoeffizient ~-0,100 bis -0,126 %/°C; Arbeitstemperatur hängt von der Sorte ab (typische Standardsorten bis ~80 ℃; spezielle H/SH/UH/EH-Sorten bis 100-200 ℃ oder mehr).
• Mechanisch/physikalisch: Dichte ≥7,3 g/cm3; Vickers-Härte ~600; Druckfestigkeit ~1050 MPa.
