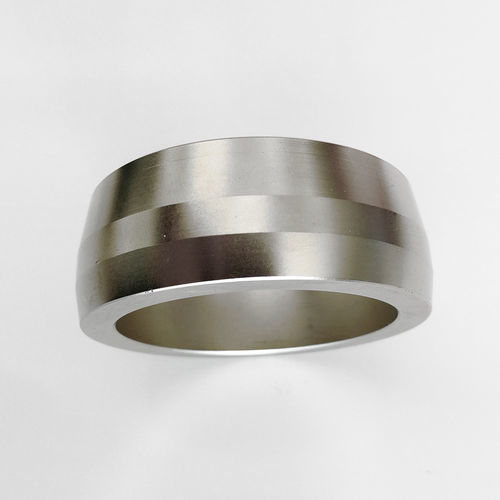

Band-Magnet FeCrCo Magnet

zylindrischStabfür Motor

FeCrCo Magnet ist eine Eisen-Chrom-Kobalt-Permanentmagnetlegierung, ausgelegt für plane Oktupol- und Mehrpol-Magnetisierung und mit guter Zerspanbarkeit. Sie eignet sich besonders für kleine, dünne und komplex geformte permanente Magnetkomponenten, z. B. in Telefonen, Tachometern, Mikromotoren, Mikrorelais und Lautsprechern.

Eigenschaften

• Magnetische Eigenschaften nahe konventionellen Permanentmagnetlegierungen, erhältlich in isotropen und anisotropen Ausführungen.
• Gute Bearbeitbarkeit: bohrbar, hobelbar, schleifbar, Stanz- und andere Präzisionsbearbeitungen möglich.
• Herstellung sehr kleiner/dünner Bauteile möglich: Mindest-Drahtdurchmesser bis 0,05 mm; minimale Blechstärke bis 0,1 mm.
• Hervorragende Temperaturstabilität und gute Korrosionsbeständigkeit; hohe Curie-Temperatur (~680 °C) und empfohlene maximale Einsatztemperatur bis 400 °C.

Eigenschaften (nach Sorte)

• CrFeCo4/1 (halb-hart): BHmax 4–8 kJ/m3 (0.5–1.0 MGOe); Br 800–1000 mT; Hcj 8–31 kA/m; int. Koerzitivkraft 9–23 kA/m; Dichte 7,7 g/cm3; Temperaturkoeffizient (Br) ≈ -0,03; Bemerkung: Isotropie.
• CrFeCo10/3: BHmax 10–13 kJ/m3 (1.1–1.6 MGOe); Br 800–900 mT; Hcj 31–39 kA/m; int. Koerzitivkraft 32–40 kA/m; Dichte 7,7 g/cm3; Koeffizient ≈ -0,03; Bemerkung: Isotropie.
• CrFeCo12/4: BHmax 12–18 kJ/m3 (1.5–2.2 MGOe); Br 750–800 mT; Hcj 40–46 kA/m; int. Koerzitivkraft 41–47 kA/m; Dichte 7,7 g/cm3; Koeffizient ≈ -0,02; Bemerkung: Isotropie.
• CrFeCo12/5: BHmax 12–16 kJ/m3 (1.5–2.0 MGOe); Br 700–800 mT; Hcj 42–48 kA/m; int. Koerzitivkraft 43–49 kA/m; Dichte 7,7 g/cm3; Koeffizient ≈ -0,02; Bemerkung: Isotropie.
• CrFeCo1/1 (halb-hart): BHmax 1–9 kJ/m3 (0.1–1.1 MGOe); Br 900–1300 mT; Hcj 2–8 kA/m; int. Koerzitivkraft 2–8 kA/m; Dichte 7,7 g/cm3; Koeffizient ≈ -0,03; Bemerkung: Anisotropie.
• CrFeCo12/2 (halb-hart): BHmax 12–36 kJ/m3 (1.5–4.5 MGOe); Br 1300–1450 mT; Hcj 12–40 kA/m; int. Koerzitivkraft 13–41 kA/m; Dichte 7,7 g/cm3; Koeffizient ≈ -0,03; Bemerkung: Anisotropie.
• CrFeCo24/6: BHmax 24–30 kJ/m3 (3.0–3.8 MGOe); Br 900–1100 mT; Hcj 55–66 kA/m; int. Koerzitivkraft 57–67 kA/m; Dichte 7,7 g/cm3; Koeffizient ≈ -0,02; Bemerkung: Anisotropie.
• CrFeCo28/5: BHmax 28–36 kJ/m3 (3.5–4.5 MGOe); Br 1100–1250 mT; Hcj 49–58 kA/m; int. Koerzitivkraft 50–59 kA/m; Dichte 7,7 g/cm3; Koeffizient ≈ -0,02; Bemerkung: Anisotropie.
• CrFeCo44/4: BHmax 44–52 kJ/m3 (5.5–6.5 MGOe); Br 1300–1450 mT; Hcj 44–51 kA/m; int. Koerzitivkraft 45–52 kA/m; Dichte 7,7 g/cm3; Koeffizient ≈ -0,03; Bemerkung: Anisotropie.
• CrFeCo48/5: BHmax 48–55 kJ/m3 (6.0–6.9 MGOe); Br 1320–1450 mT; Hcj 48–53 kA/m; int. Koerzitivkraft 49–54 kA/m; Dichte 7,7 g/cm3; Koeffizient ≈ -0,03; Bemerkung: Anisotropie.

Abmessungen und Modelle

• Band: Dicke × Breite (0.05–4) × (100–200) mm — erhältlich in weichen und harten Zuständen.
• Draht: Durchmesser φ0.05 – φ8.0 mm — erhältlich in weichen und harten Zuständen (Mindestdurchmesser 0,05 mm).
• Stab: Durchmesser φ8 – φ60 mm — Fertigung: Schmieden / Warmwalzen.
• Rohr: Beispiele Außendurchmesser × Innendurchmesser φ1 × (φ0.1–φ0.5) … φ30 (φ1–φ10) — erhältlich in weichen und harten Zuständen.

Technische Spezifikationen

• Legierungszusammensetzung: Eisen-Chrom-Kobalt (Fe-Cr-Co) Permanentmagnetlegierung.
• Magnetisierung: geeignet für plane Oktupol- und Mehrpol-Magnetisierungsverfahren.
• Mindestverarbeitbarer Drahtdurchmesser: 0.05 mm; minimale Banddicke: 0.1 mm.
• Hohe Curie-Temperatur ≈ 680 °C; empfohlene maximale Betriebstemperatur bis 400 °C.
• Gute Korrosionsbeständigkeit und stabile magnetische Eigenschaften über Temperatur; verfügbar in isotropen und anisotropen Qualitäten je nach Anforderung.
