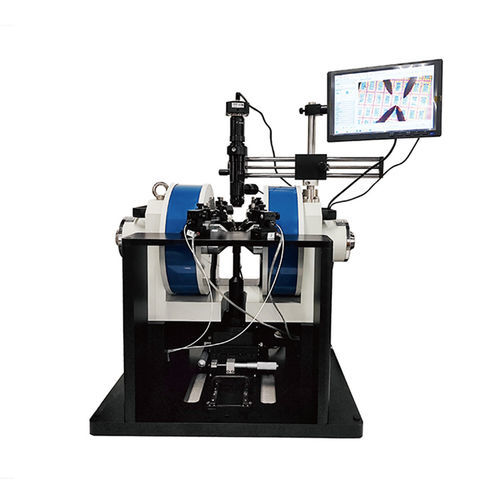

Magnet-Messanlage DX1PS1

Die eindimensionale Messstation für Magnetfeld in der Ebene DX1PS1 liefert kontrollierte in‑Plane-Magnetfelder für elektrische und Mikrowellenmessungen an kleinen Proben. Sie verfügt über Echtzeit-Feldüberwachung und programmierbare Probendrehung für Anisotropie- und Magnetotransport-Tests.

Hauptmerkmale

• Erzeugt gleichmäßiges Magnetfeld in der Ebene, geeignet für empfindliche elektrische und Mikrowellenmessungen
• Echtzeit-Feldüberwachung mit hoher Genauigkeit, feiner Auflösung und Rückkopplungssteuerung
• Einstellbarer Luftspalt (0–70 mm) zur Anpassung an verschiedene Probenaufbauten
• Programmierbare Rotation in der Ebene (360°) für automatisierte Anisotropie- und Magnetowiderstands-Messungen
• Unterstützt DC- und Hochfrequenzmessungen: bis zu 4 DC-Sondensätze und mindestens 1 Mikrowellensonde; Nadeldurchdringungswinkel bis zu 45°

Technische Daten

• Modell: DX1PS1
• Magnetfeldrichtung: in der Ebene
• Maximale Feldstärke: 1 T bei 20 mm Luftspalt
• Luftspalt: einstellbar, 0–70 mm
• Probenmaß (max): 30 mm × 30 mm
• DC-Messung: bis zu 4 DC-Sondensätze; 8-poliger Bangwire-Probenhalter für anomalen Hall-Effekt und Zweitharmonische-Messung geliefert
• HF-Messung: mindestens 1 Mikrowellensonde; Nadeldurchdringungswinkel bis zu 45°
• Probenstage: XY-Hub ±15 mm, Einstellempfindlichkeit 1 µm; T-Achse: 360° elektronisch gesteuerte Rotation
• Mikroskop: Mono-okular
• Upgrade-Option: Verfahrsystem kann auf elektronische Steuerung aufgerüstet werden
