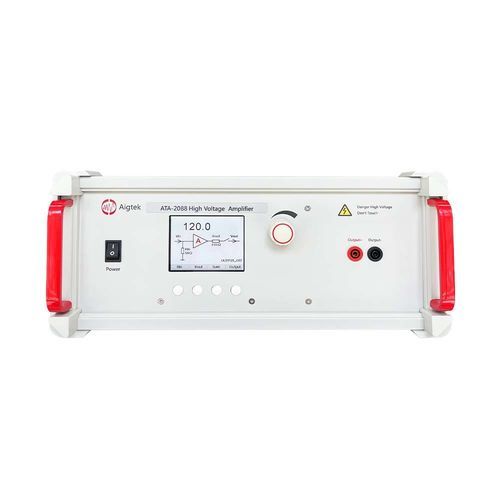

Signalverstärker ATA-2088

Spannungfür MessinstrumentEinkanal

Der ATA-2088 ist ein idealer einkanaliger Hochspannungsverstärker, der sowohl Wechselstrom- als auch Gleichstromsignale verstärken kann. Er liefert eine maximale Ausgangsspannung von 800 Vp-p (±400 Vp) bei einer maximalen Bandbreite von 500 kHz.Die Eingangs- und Ausgangsimpedanz kann zwischen zwei Stufen umgeschaltet werden. Die digital einstellbare Spannungsverstärkung ermöglicht eine präzise Abstimmung, wobei häufig verwendete Einstellungen mit einem Klick gespeichert werden können. Das Gerät verfügt über eine Programmsteuerungsfunktion, die eine einfache und komfortable Bedienung ermöglicht. Es kann mit Signalgeneratoren für eine nahtlose Signalverstärkung verwendet werden. LCD-DISPLAY Das LCD-Display zeigt den Gerätestatus und die Parameter dynamisch an und bietet eine übersichtliche und intuitive Benutzeroberfläche. Spannungsverstärkung Die Spannungsverstärkung ist digital von 0 bis 120x einstellbar, wobei zwei Modi zur Verfügung stehen: Grobeinstellung (1 Schritt) und Feineinstellung (0,1 Schritt). In Kombination mit dem LCD-Display ermöglicht dies eine schnelle und präzise Einstellung auf den gewünschten Spannungswert. Eingang Der Eingang verfügt über eine BNC-Schnittstelle mit wählbarer Impedanz von 50 Ω oder 10 kΩ und ist somit sowohl für hoch- als auch für niederohmige Signalquellen perfekt geeignet. Ausgang Der Ausgang verfügt über Bananensteckerbuchsen mit einer maximalen Ausgangsspannung von 800 Vp-p (±400 Vp) und einem maximalen Ausgangsstrom von 50 mAp. Überwachung 10 mV/V-Überwachung: Die Spannung an diesem Anschluss beträgt 1/100 der Ausgangsspannung. Der Überwachungsanschluss verfügt über einen BNC-Stecker und kann direkt an ein Oszilloskop angeschlossen werden, um die Ausgangsspannung in Echtzeit zu überwachen. 20 V/A-Monitor: Die Spannung am Monitoranschluss beträgt das 20-Fache des Ausgangsstroms. Der Monitoranschluss verfügt über einen BNC-Stecker und kann direkt an ein Oszilloskop angeschlossen werden, um den Ausgangsstrom in Echtzeit zu überwachen.
