Signalverstärker ATA-4315

LeistungdigitalEinkanal

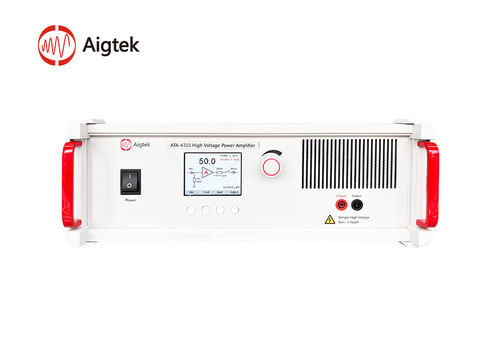

ATA-4315 Hochspannungs-Leistungsverstärker - Maximale Ausgangsspannung: 150Vp-p (±75 Vp) - Maximaler Ausgangsstrom: 1,41Ap - Bandbreite (-3dB): DC~3MHz - DC Vorspannung: ±75V - Anstiegsgeschwindigkeit: ≥1000V/μs EINFÜHRUNG - Der ATA-4315 ist ein idealer einkanaliger Hochspannungsverstärker, der sowohl AC- als auch DC-Signale verstärken kann. Der Baustein liefert eine maximale Ausgangsspannung von 150Vp-p (±75Vp) und eine maximale Ausgangsleistung von 105 Wp und eignet sich damit für die Ansteuerung von Hochspannungsleistungslasten. Die digital einstellbare Spannungsverstärkung ermöglicht eine präzise Abstimmung, wobei die üblichen Einstellungen mit einem Mausklick gespeichert werden können, was eine einfache und benutzerfreundliche Bedienung ermöglicht. Er ist mit gängigen Signalgeneratoren kompatibel und ermöglicht eine nahtlose Signalverstärkung. LCD-PANEL-ANZEIGE - Das LCD-Panel-Display zeigt dynamisch den Gerätestatus und die Parameter an und bietet eine klare und intuitive Schnittstelle. SPANNUNGSVERSTÄRKUNG - Die Spannungsverstärkung ist digital einstellbar von x0 bis x50, mit zwei Modi: Grobeinstellung (1 Schritt) und Feineinstellung (0,1 Schritt). In Verbindung mit der LCD-Anzeige ermöglicht dies eine schnelle und präzise Einstellung des gewünschten Spannungswerts. EINGANG - Der Eingang verfügt über eine BNC-Schnittstelle mit einer wählbaren Impedanz von 50Ω oder 1kΩ, die sowohl für hoch- als auch niederohmige Signalquellen geeignet ist. AUSGANG - Der Ausgang verfügt über eine BNC-Schnittstelle mit einer maximalen Ausgangsspannung von 150 Vp-p (±75 Vp) und einem maximalen Ausgangsstrom von 1,41 Ap. Das Ausgangskabel ist mit BNC-Hochfrequenz-Koaxialkabeln abgestimmt, um die Signaldämpfung bei Hochfrequenzbetrieb zu verringern. Anwendungen - Zerstörungsfreie Prüfung (NDT) - Prüfung von weichmagnetischen Materialien - Prüfung von Transformatoren - Verschiedene Halbleiterprüfungen
