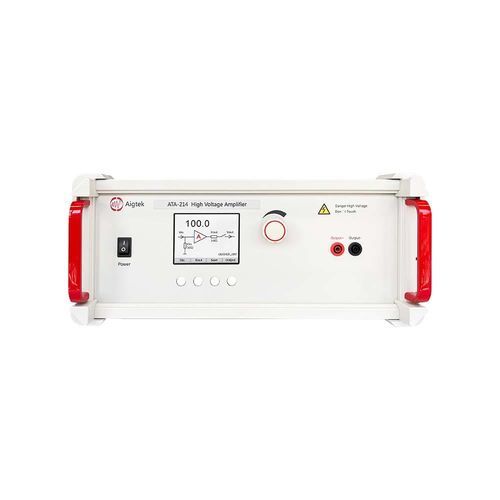

Signalverstärker ATA-214

LeistungdigitalEinkanal

ATA-214 Hochspannungsverstärker - Maximale Ausgangsspannung: 400 Vp-p (±200 Vp) - Maximaler Ausgangsstrom: 300mAp - Bandbreite (-3dB): DC~500kHz EINLEITUNG - Der ATA-214 ist ein idealer einkanaliger Hochspannungsverstärker, der sowohl AC- als auch DC-Signale verstärken kann. Er liefert eine maximale Ausgangsleistung von 400 Vp-p (±200 Vp), die für die Ansteuerung von Hochspannungslasten geeignet ist. Die digital einstellbare Spannungsverstärkung ermöglicht eine präzise Abstimmung mit Speicherung der allgemeinen Einstellungen per Mausklick und bietet eine einfache und benutzerfreundliche Bedienung. Er ist kompatibel mit gängigen Signalgeneratoren für eine nahtlose Signalverstärkung. LCD-PANEL-ANZEIGE - Das LCD-Panel-Display zeigt dynamisch den Gerätestatus und die Parameter an und bietet eine klare und intuitive Schnittstelle. SPANNUNGSVERSTÄRKUNG - Die Spannungsverstärkung ist digital einstellbar von 0~100x, mit zwei Modi: Grobeinstellung (1 Schritt) und Feineinstellung (0,1 Schritt). In Verbindung mit der LCD-Anzeige ermöglicht dies eine schnelle und präzise Einstellung des gewünschten Spannungswertes. EINGANG - Der Eingang verfügt über eine BNC-Schnittstelle mit einer wählbaren Impedanz von 50Ω oder 5kΩ, die sowohl für hoch- als auch niederohmige Signalquellen geeignet ist. AUSGANG - Der Ausgang verwendet Bananenbuchsen mit einer maximalen Ausgangsspannung von 400 Vp-p (±200 Vp) und einem maximalen Ausgangsstrom von 300 mAp. MONITORING-ANSCHLÜSSE 10mV/V-Überwachung: Die Spannung dieses Anschlusses beträgt 1/100 der Spannung des Ausgangsanschlusses. Der Überwachungsanschluss verwendet einen BNC-Anschluss und kann direkt an ein Oszilloskop angeschlossen werden, um die Ausgangsspannung in Echtzeit zu überwachen. 10V/A-Überwachung: Die Spannung des Überwachungsanschlusses beträgt das 10-fache des Ausgangsstroms. Der Überwachungsanschluss verfügt über einen BNC-Stecker und kann zur Echtzeitüberwachung des Ausgangsstroms direkt an ein Oszilloskop angeschlossen werden.
