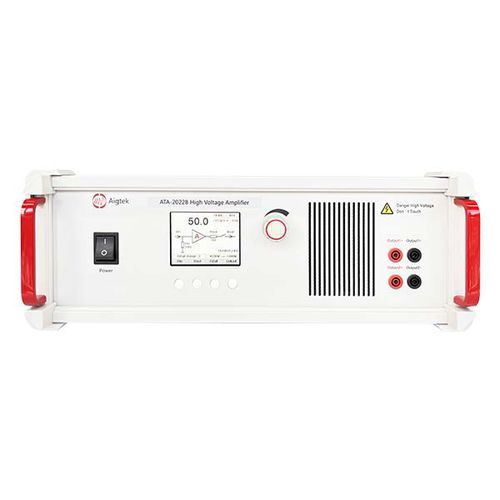

Hochspannungsverstärker ATA-2022B

SignalSpannungfür Messinstrument

Der ATA-2022B ist ein zweikanaliger Hochspannungsverstärker, der sowohl Wechselstrom- als auch Gleichstromsignale verstärken kann. Die maximale Ausgangsspannung beträgt 200 Vp-p, wobei der Ausgangsspannungsbereich entsprechend der Ausgangsspannungsschiene einstellbar ist. Die Gleichstrom-Vorspannung lässt sich in drei Stufen einstellen, wobei eine stufenlose Regelung eine maximale Ausgangsspannung von ±160 V ermöglicht, wodurch asymmetrische Signale zur Ansteuerung von Hochspannungslasten erzeugt werden können. Die Eingangs- und Ausgangsimpedanz kann zwischen zwei Stufen umgeschaltet werden. Die Spannungsverstärkung ist digital einstellbar, wobei die Parameter automatisch gespeichert werden. Das Gerät verfügt über eine Programmsteuerungsfunktion, die eine einfache und komfortable Bedienung ermöglicht. Es kann mit Signalgeneratoren für eine nahtlose Signalverstärkung verwendet werden. Das Weitbereichsnetzteil ist für verschiedene regionale Netzstandards weltweit ausgelegt. LCD-Anzeige Der ATA-2022B verfügt über einen LCD-Bildschirm zur dynamischen Anzeige des Gerätestatus und der Parameter. Farbcodierte Anzeigen machen die Mensch-Maschine-Interaktion effizienter, und die Bedienoberfläche ist auf einen Blick übersichtlich, einfach und leicht verständlich. Spannungsverstärkung Die Spannungsverstärkung ist digital von x0 bis x60 einstellbar, wobei zwei Modi zur Verfügung stehen: Grobeinstellung (1 Schritt) und Feineinstellung (0,1 Schritt). In Kombination mit der LCD-Anzeige ermöglicht dies eine schnelle und präzise Einstellung auf den gewünschten Spannungswert. ÜBERWACHUNGSANSCHLÜSSE 20 mV/V-Monitor: Die Spannung am Überwachungsanschluss beträgt 1/50 der Spannung am Ausgangsanschluss. Der Überwachungsanschluss verfügt über einen BNC-Stecker, der den direkten Anschluss an ein Oszilloskop zur Echtzeitüberwachung der Ausgangsspannung ermöglicht. 2 V/A-Monitor: Die Spannung am Überwachungsanschluss beträgt das Zweifache des Ausgangsstroms.
