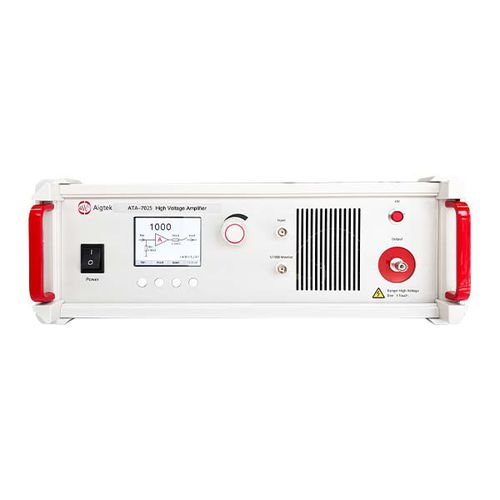

Hochspannungsverstärker Aigtek ATA-7025 High-Voltage Amplifier

SignalSpannungfür Messinstrument

Der ATA-7025 ist ein idealer Hochspannungsverstärker, der sowohl Wechselstrom- als auch Gleichstromsignale verstärken kann. Er bietet einen Single-Ended-Ausgang mit bis zu 5 kVp-p (±2,5 kVp) und kann Hochspannungslasten ansteuern. Die Spannungsverstärkung ist digital einstellbar, und häufig verwendete Einstellungen lassen sich mit einem einzigen Klick speichern, was eine bequeme und unkomplizierte Bedienung ermöglicht. LCD-DISPLAY Das LCD-Display zeigt den Gerätestatus und die Parameter dynamisch an und bietet so eine übersichtliche und intuitive Benutzeroberfläche. Eingang Eingang über einen BNC-Anschluss. Spannungsverstärkung Die Spannungsverstärkung ist digital von x0 bis x1000 einstellbar. In Kombination mit der Verstärkungsanzeige auf dem LCD-Display lässt sich die Spannung je nach Bedarf schnell und präzise einstellen. Ausgang Ausgang über einen SHV-HF-Anschluss mit einer maximalen Ausgangsspannung von 5 kVp-p (±2,5 kVp) und einem maximalen Ausgangsstrom von 30 mAp. Monitor 1/1000-Monitor: Die Spannung an diesem Anschluss beträgt 1/1000 der Ausgangsspannung. Der Monitoranschluss verfügt über einen BNC-Stecker und kann direkt an ein Oszilloskop angeschlossen werden, um die Ausgangsspannung in Echtzeit zu überwachen.
