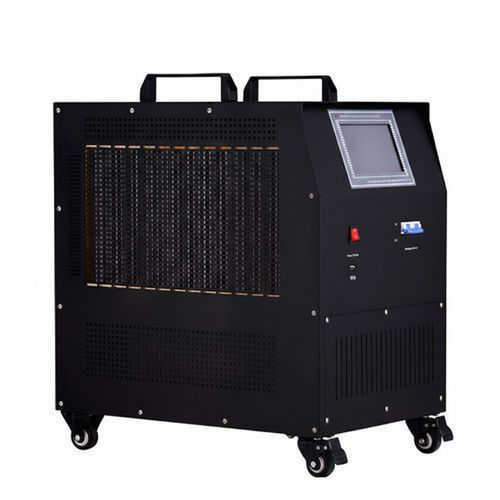

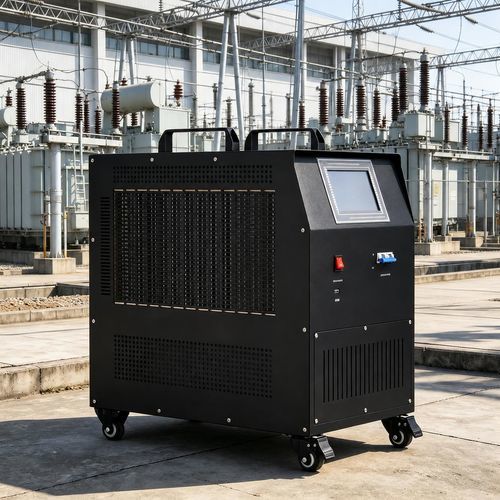

Lade- und Entladetester / DC UHV-220/30CFK

LabortragbarAC

Der UHV-220/30CFK ist ein Lade‑ und Entladetester für Batteriepakete, der einstellbare Spannungsbereiche, konfigurierbare Stromstufen, drahtlose Einzelzellenüberwachung und eine Dual‑CPU‑Sicherheitsarchitektur für Labor‑ und Produktionsprüfungen vereint.

Wesentliche Merkmale:

• Kontinuierlich einstellbare Spannungsbereiche (10–300 V oder 10–600 V) für Tests unterschiedlicher Batteriepack‑Niveaus.
• Integrierte Funktionen: Laden, Entladen, Zellenerkennung, Online‑Überwachung und Aktivierung in einem Gerät.
• Drahtlose Überwachungsmodule: bis zu 12 Zellen pro Modul für gleichzeitige Einzelzellen‑Messungen.
• PC‑Analyse‑Software (chinesische UI) mit Fernsteuerung der Entladung und USB‑Datenexport.
• Lokaler Datenspeicher: 2 GB interne Speicherkapazität für Testprotokolle.
• Dual‑CPU‑Architektur zur Trennung von Mess‑ und Sicherheitsfunktionen.
• Flexibles Testmanagement: Parameteränderung oder temporäres Pausieren ohne Abbruch laufender Zyklen; Auto‑Stop nach Spannung/Zeit/Kapazität.

Technische Vorteile:

• Großer Spannungsbereich (10–600 V) für verschiedene Pack‑Konfigurationen.
• All‑in‑one‑Lösung für Prüffeld und Produktion zur Reduzierung zusätzlicher Geräte.
• Einzelzellenüberwachung per Funk für detaillierte Zellanalysen und Fehlererkennung.
• Erhöhte Messzuverlässigkeit und Sicherheit durch CPU‑Redundanz und Isolationsprüfungen.
• Flexible Betriebsmodi: Einzelbetrieb, paralleler Mehrfachbetrieb, Fernsteuerung und Statusüberwachung.

Technische Daten:

• Arbeitsmodus: Einzelgerätbetrieb, gleichzeitiger Mehrgerätebetrieb; Fernsteuerung und Statusüberwachung möglich.
• Ladespannung: 10–300 V (Standard) bzw. 10–600 V (erweitert).
• Ladestrom (Varianten): 0–40 A; 0–60 A; 0–20 A (modellabhängig).
• Entladespannung: 10–300 V (Standard) bzw. 10–600 V (erweitert).
• Entladestrom (Beispielbereiche): 10–19 V: 0–50 A; 19–180 V: 0–100 A; 180–300 V: 0–50 A. Hochstromvariante: 10–19 V: 80 A; 19–180 V: 120 A; 180–300 V: 80 A; 300–600 V: 50 A.
• Strommessgenauigkeit: ±1 %.
• Spannungsgenauigkeit: ±0,5 %.
• Einzelzellenspannungsgenauigkeit: ±0,2 %.
• Einzelzellenspannungsbereich / Auflösung: 0,500 V – 16,00 V (Auflösung 1 mV).
• Lade/Entladezeit: 0 ~ 99 Stunden 59 Minuten.
• Stromversorgung: AC 220 V / 380 V; Einphasen‑Dreileitersystem 220 V AC (−20% ~ +30%), 45 ~ 65 Hz.
• Prüfspannungen (Isolationsprüfung): Eingang‑Gehäuse 2200 V DC 1 min; Eingang‑Ausgang 2200 V DC 1 min; Ausgang‑Gehäuse 700 V DC 1 min.
• Sicherheitsstandard: erfüllt EN61095.
• Abmessungen: 461 x 225 x 390 mm.
• Gewicht: ein Ladegerät: 17,5 kg; zwei Ladegeräte: 20 kg.
• Handhabung: Industrie‑Universalräder.
• Wärmeableitung: Zwangsluftkühlung.
• Betriebstemperatur: -5 ~ 50 °C; Lagertemperatur: -40 ~ 70 °C.
• Relative Luftfeuchte: 0 ~ 90% (bei 40±2 °C).
• Nennhöhe: 4000 m.
• Lärmpegel: < 60 dB.
• AC‑Eingangskabel: GB‑Socket, geeignet für 1 ~ 1,5 mm² Kabel.
• DC‑Ausgangskabel: Instrumentenkabel 25 mm² mit Schnellsteckverbinder (rot = Plus, schwarz = Minus).
• Daten‑Schnittstelle: USB‑Export und PC‑Software; 2 GB interner Speicher.
