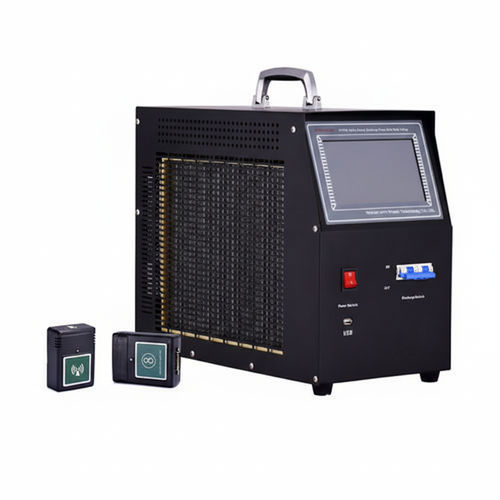

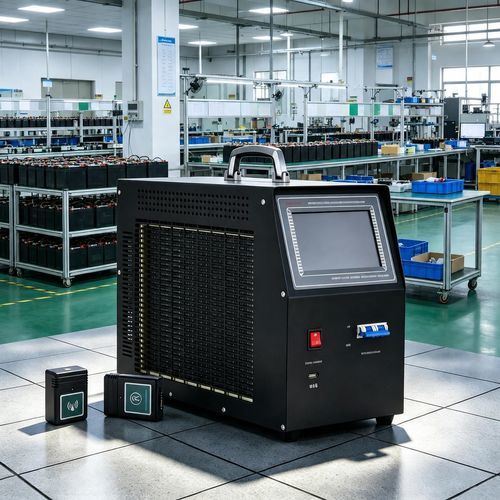

Lade- und Entladetester / Prüf UHV-220/30FK

für BatterieKonstantstromDC

Der UHV-220/30FK ist ein intelligenter Lade‑/Entladetester für Batterien, konzipiert für präzise offline Konstantstrom‑Entladungen mit vollständiger Prozessaufzeichnung und mehrschichtigem Schutz.

Einführung

• Intelligenter Lade/Entladetester: Offline‑Konstantstrom‑Entladung mit Echtzeitstromregelung und automatischem Stopp bei Spannungs-, Zeit‑ oder Kapazitätsgrenzen. Ausgestattet mit drahtloser Zellspannungsüberwachung, PC‑Analyse‑Software (chinesische UI unterstützt), USB‑Export und 2 GB interner Speicherung für vollständige Protokollierung.

Produktmerkmale

• Breiter Spannungsbereich: DC 10–600 V (konfigurationsabhängig) zur Unterstützung verschiedener Batteriesysteme.
• Präzise Konstantstrom‑Entladung: einstellbarer Strom für genaue Kapazitätsmessungen.
• Drahtlose Zellüberwachung: Module überwachen bis zu 12 Zellen simultan für Echtzeit‑Spannungsdaten.
• PC‑Analyse‑Software: Datenprüfung und ferngesteuerte Entladung (chinesische UI unterstützt).
• Großer interner Speicher: 2 GB und USB‑Schnittstelle für einfachen Export.
• Dual‑CPU Sicherheitsdesign und mehrschichtige Schutzmaßnahmen für zuverlässigen Betrieb.

Technische Parameter

• Anwendbare Batterien/Spannungen: 24V, 48V, 72V, 96V, 110V, 220V, 240V, 380V, 480V.
• Betriebsmodi: Einzelnutzung, Parallel/Mehrfachbetrieb, Fernsteuerung und Statusüberwachung möglich.
• Entladespannung: DC 10V–300V (Standard); DC 10V–600V (Erweiterte Konfiguration).
• Entladestrom (je nach Konfiguration und Spannungsbereich):
  • Konfig A: 10–19V: 0–50 A; 19–180V: 0–100 A; 180–300V: 0–50 A.
  • Konfig B: 10–19V: 0–80 A; 19–180V: 0–120 A; 180–300V: 0–80 A.
  • Konfig C: 10–19V: 80 A; 19–180V: 120 A; 180–300V: 80 A; 300–600V: 50 A.
  • Konfig D: 10–19V: 150 A; 19–180V: 300 A; 180–300V: 150 A; 300–600V: 60 A.
• Stromgenauigkeit: 1 %.
• Spannungsgenauigkeit: 0,5 %.
• Einzelzellenspannungsgenauigkeit: 0,2 %.
• Einzelzellenspannungsbereich & Auflösung: 0,500 V – 16,00 V (Auflösung 1 mV).
• Lade-/Entladezeit einstellbar: 0 ~ 99 Stunden 59 Minuten.
• Stromversorgung: AC 220 V.
• Kühlung: Zwangsluftkühlung.
• Gehäuse/Verpackung: Aluminiumlegierungs‑Transportgehäuse.

Arbeitsumgebung

• Wärmeableitung: Zwangsluftkühlung.
• Betriebstemperaturbereich: -5 ~ 50 °C; Lagertemperatur: -40 ~ 70 °C.
• Feuchtigkeit: relative Luftfeuchte 0 ~ 90 % (bei 40 ± 2 °C).
• Nennhöhe: bis 4000 m.
• Lärmpegel: < 60 dB.

Netzversorgung & Sicherheit

• Netzspannung: Einphasen‑Dreileitersystem: 220 V AC (-20% ~ +30%), Frequenz 45 ~ 65 Hz.
• Isolationsprüfungen: Eingang‑Gehäuse: 2200 V DC 1 min; Eingang‑Ausgang: 2200 V DC 1 min; Ausgang‑Gehäuse: 700 V DC 1 min.
• Sicherheitsstandard: entspricht EN61095 (wie angegeben).

Verdrahtung

• AC‑Eingang: GB‑Steckdose, geeignet für 1 ~ 1,5 mm² Kabel.
• DC‑Ausgang: Instrumentenkabel 25 mm² mit Schnellsteckverbinder (rot = +, schwarz = -).

Charakteristika / Spezifikationen

• Modell: UHV-220/30FK.
• Spannungsbereich: DC 10–600 V (gerätabhängig).
• Genauigkeiten: Strom 1 %; Spannung 0,5 %; Einzelzelle 0,2 %.
• Daten: 2 GB interner Speicher, USB‑Export, PC‑Software.
• Zellüberwachung: drahtlose Module, bis zu 12 Zellen pro Modul.
• Kühlung & Gehäuse: Zwangsluftkühlung; Aluminiumlegierungsgehäuse.
