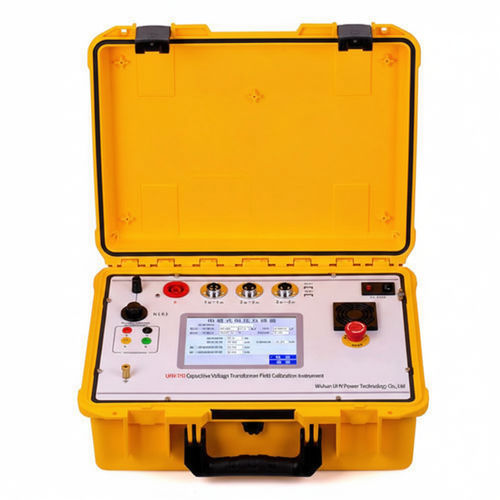

Spannungskalibrator UHV-740
Widerstandelektrische Parameterfür Transformator

Spannungskalibrator - UHV-740 - Wuhan UHV Power Technology Co.,Ltd. - Widerstand / elektrische Parameter / für Transformator
Spannungskalibrator - UHV-740 - Wuhan UHV Power Technology Co.,Ltd. - Widerstand / elektrische Parameter / für Transformator
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Wuhan UHV Power Technology Co.,Ltd.

Eigenschaften

Physikalische Größe
Spannung, Widerstand, elektrische Parameter
Anwendungen
für Transformator, für Spannungstransformator
Optionen
tragbar, dokumentierend, mit integriertem Datenlogger, computergestützt
Temperatur

Max: 40 °C
(104 °F)

Min: 5 °C
(41 °F)

Feuchtigkeitsbereich

Max: 80 %

Min: 0 %

Spannung

Max: 100 V

Min: 0 V

Beschreibung

Produktübersicht

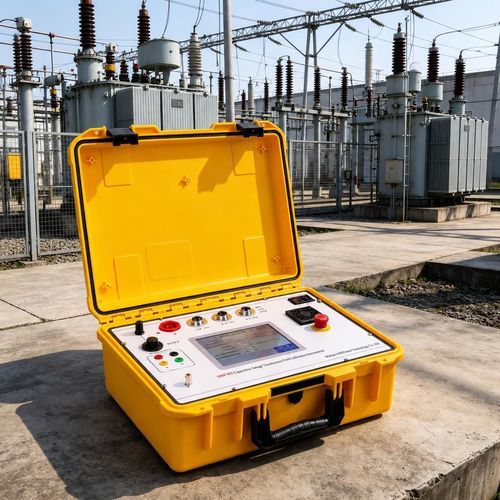

  • Der UHV-740 ist ein All-in-One-Feldkalibrator für die Vor-Ort-Kalibrierung von kapazitiven Spannungswandlern (CVT) und elektromagnetischen Potentialwandlern (PT). Er führt präzise Messungen von Verhältnis- und Phasenfehlern durch, indem er Niederspannungsmessungen und die Extrapolation der Belastungskurve über mehrere Übersetzungen (6–500 kV/√3) verwendet.


Hauptfunktionen und Vorteile
  • All-in-One-Prüflösung: Entfernt die Notwendigkeit externer Boost-Quellen und Load-Boxen durch Extrapolation der Lastkurve zur Messung von PT/CVT-Fehlern (Verhältnis und Phase) bei 20%–120% Last, konform mit nationalen Normen.
  • Umfassende Parametermessung: Unterstützt PT/CVT Verhältnis- & Phasenfehler, CVT Teillastspannungsverhältnis und Kapazität, Zwischen-PT Verhältnis/Spannung, DC-Widerstand sowie Polaritäts/Verhältnis/ Verdrahtungsprüfungen.
  • Effizienz & Sicherheit: Ein-Klick-Komplettprüfung zur Reduzierung menschlicher Fehler und Risiken; Betrieb <4 kV mit mehrschichtigem Schutz; schnelle Frequenzumwandlungstechnik mit Störfestigkeit.
  • Benutzerorientiertes Design: WINCE OS mit Dual-Modus (Touchscreen/Maus), intuitive Verdrahtungsdiagramme und zwei USB-Ports für sofortigen Datenexport; 16 GB Speicher für Millionen von Datensätzen.


Hauptprüfungen und gemessene Parameter
  • Messung von PT/CVT Verhältnis- und Phasenfehlern
  • Messung von CVT Teilspannungsverhältnis und Teilkapazität
  • Messung von Zwischen-PT Verhältnis und Spannung
  • DC-Widerstandsmessung
  • Prüfungen von Polarität, Verhältnis und Verdrahtung


Technische Daten
  • Betriebsumgebung: Temperatur 5–40 °C; Relative Luftfeuchte <80% (25 °C); Meereshöhe <4500 m; Netzfrequenz 50 ± 0,5 Hz.
  • Messbare Transformatorarten: GIS Electromagnetic (PT) und Capacitive Voltage Transformer (CVT).
  • Primärspannungsbereich: 6–500 kV/√3 (nicht standardmäßige Primärspannungen möglich).
  • Unterstützte Sekundärspannungen: 100 V, 100 V/√3, 110 V, 110 V/√3, 100/3 V.
  • Messgenauigkeit Fehler (Verhältnis/Phase): 0,05 %.
  • Genauigkeit Teilspannungsverhältnis: 0,5 %.
  • Genauigkeit Messung Teilkapazität: 2 %.
  • DC-Widerstandsgenauigkeit: 0–0,1 Ω → 3 %; 0,1–50 Ω → 1 %.
  • Interner Standard-Transformator Übersetzungsbereich: umfasst 6 kV/100 V (und 6 kV/√3 /100 V/√3), 10 kV/100 V (und 10 kV/√3 /100 V/√3), 35 kV/100 V (und 35 kV/√3 /100 V/√3), 110 kV/100 V (und 110 kV/√3 /100 V/√3), 220 kV/100 V (und 220 kV/√3 /100 V/√3), 330 kV/100 V, 500 kV/√3 /100 V/√3.
  • Genauigkeitsklasse (interner Standard): 0,02 %.
  • Verifikationsabschnitt: Spannungsbereich 0–100 V (Skalenzeiger-Fehler 0,5 %); Verhältnisfehler 0,001 %–3 % (100 V); Winkelabweichung 0,00′–50′ (100 V); Fehlerformeln △X = ±(2%×X + 2%×Y ± 2 words); △Y = ±(2%×X + 2%×Y ± 2 words).
  • Admittanz: 0,1 ms–99,9 ms.
  • Speicher & Konnektivität: 16 GB interner Speicher; duale USB-Ports für Datenexport.
  • Abmessungen (mm): 496 × 394 × 185.
  • Gewicht: 14,0 kg.
