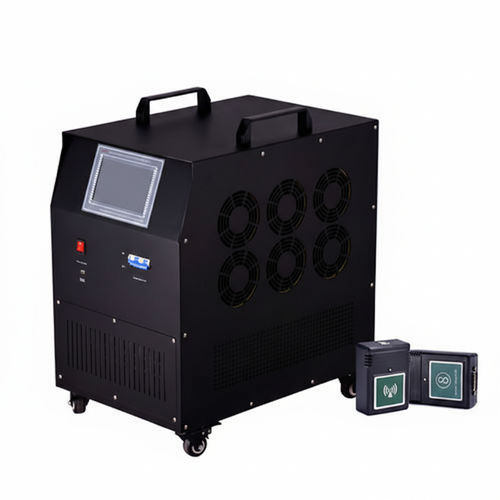

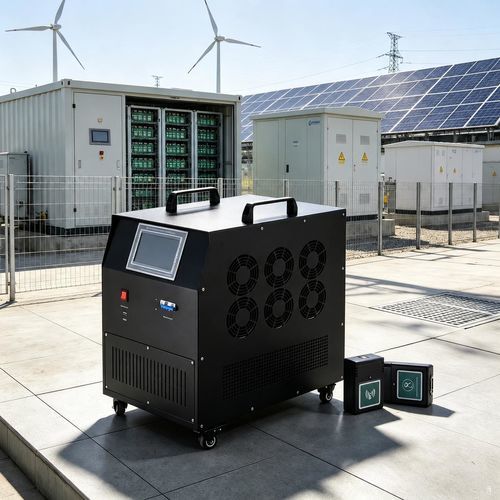

Lade- und Entladetester / DC UHV-220/30CF

tragbarKonstantstromkonvektorgekühlt

Der Batterielade- und Entladetester UHV-220/30CF ist zum Prüfen der Lade- und Entladewerte von Batteriegruppen und zum Einsatz als kontrollierbare Entladelast konzipiert. Er realisiert eine konstante Entladung an einem eingestellten Wert durch kontinuierliche Steuerung des Entladestroms.

Produktfunktionen

• Einzelbetrieb oder Parallelbetrieb mit anderen Einheiten; Unterstützung für Fernsteuerung und Statusüberwachung.
• Fünf-in-einem: Laden, Entladen, Einzelzellen-Erkennung, Online-Überwachung und Aktivierung.
• Drahtlose Überwachung der Einzelzellenspannung (jedes Modul überwacht bis zu 12 Zellen).
• Analyse-Software mit Fernentladefunktion; Host mit USB-Schnittstelle und 2 GB internem Datenspeicher.
• Duale CPU-Architektur für erhöhte Sicherheit, Zuverlässigkeit und Messgenauigkeit; Entladung kann pausiert und Parameter geändert werden, ohne den Test zu beenden.

Technische Parameter

• Arbeitsmodus: Einzelbetrieb, Parallelnutzung, Fernsteuerung und Zustandsüberwachung.
• Anwendbare Batteriepakete: 48V / 110V / 220V / 380V.
• Ladespannungsbereiche: 48V: 40–60V; 110V: 95–150V; 220V: 190–300V; 380V: 350–450V.
• Ladestrombereiche: 48V: 10–150A; 110V: 1–80A; 220V: 1–40A; 380V: 1–20A.
• Entladespannungsbereiche: 48V: 38–60V; 110V: 80–135V; 220V: 176–270V; 380V: 300–460V.
• Entladestrombereiche: 48V: 0–150A; 110V: 0–150A; 220V: 0–100A; 380V: 0–50A.
• Stromgenauigkeit: 1 %.
• Spannungsgenauigkeit: 0,5 %.
• Einzelzellenspannungsgenauigkeit: 0,2 %.
• Einzelzellenspannungsbereich & Auflösung: 0,500V–16,00V (1 mV Auflösung).
• Lade-/Entladezeit: 0–99 Std. 59 Min. (programmierbar).
• Netzversorgung: AC 220V / 380V.
• Kühlung: Zwangsluftkühlung.
• Abmessungen: 610 × 390 × 675 mm; Nettogewicht: 61 kg; industrielle Lenkrollen für Transport.

Betriebsumgebung

• Betriebstemperatur: -5 bis 50 °C; Lagertemperatur: -40 bis 70 °C.
• Relative Luftfeuchtigkeit: 0–90% (Referenz bei 40 ±2 °C).
• Nennhöhe: bis zu 4000 m.
• Lärm: < 60 dB.

Versorgung & Sicherheit

• Versorgungsspannung (Netz): Einphasen-Dreileitersystem 220V AC (-20% bis +30%), Frequenz 45–65 Hz.
• Dielektrische Prüfungen: Eingang-Gehäuse 2200V DC 1 min; Eingang-Ausgang 2200V DC 1 min; Ausgang-Gehäuse 700V DC 1 min.
• Sicherheitsstandard: entspricht EN61095 (wie angegeben).

Verdrahtung

• AC-Eingang: GB-Steckdose, geeignet für 1–1,5 mm² Kabel.
• DC-Ausgang: Instrumentenkabel 25 mm² mit Schnellsteckverbinder (rot = plus, schwarz = minus).

Zusätzliche Merkmale

• Integrierte Funktionen für Test-, Überwachungs- und Aktivierungsabläufe.
• Drahtlose Überwachungsmodule für Einzelzellenmessung (bis zu 12 Zellen/Modul) vereinfachen Datenerfassung.
• USB-Schnittstelle und 2 GB interner Speicher für lokale Protokollierung; Analyse-Software unterstützt Fernsteuerung.
• Pausierung und Parameteränderung während der Entladung ohne Testabbruch erhöhen die Flexibilität.

Modell & Spezifikationen

• Modell: UHV-220/30CF.
• Anwendbare Systeme und Bereiche: siehe technische Parameter oben.
• Genauigkeitsübersicht: Strom 1% ; Spannung 0,5% ; Einzelzelle 0,2%.
