Erdschluss-Suchgerät PDF1000

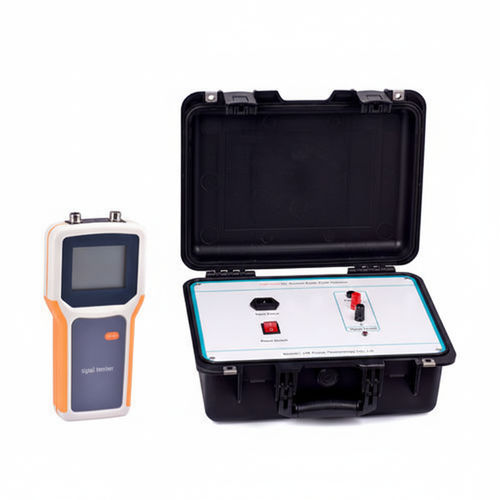

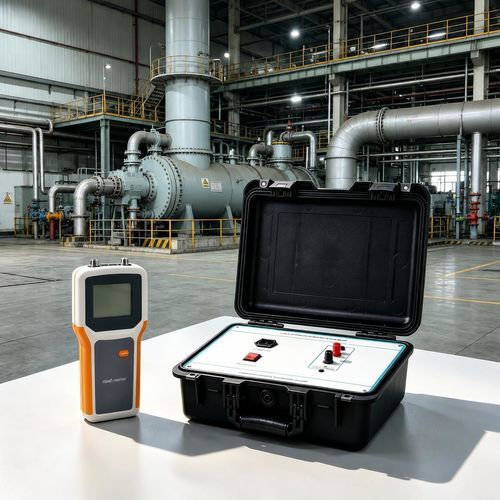

Der PDF1000 ist ein tragbarer DC-System-Erdschlussdetektor zur Lokalisierung und Messung von Erdschlüssen in Gleichstromsystemen unterschiedlicher Spannungspegel. Er kombiniert einen präzisen Signalgenerator, einen batteriebetriebenen Signalempfänger und Prüf‑Klemmen für kontinuierliche Ortung und Erdungswiderstandsmessung ohne Unterbrechung des DC-Systems.

Produktmerkmale

• Einfache Bedienung: Einschalten zum Starten; keine komplexen Tastenfolgen erforderlich.
• Nichtinvasiv: Lokalisierung ohne Abschalten von schwebenden Ladegeräten oder anderen Energiequellen.
• Unterstützte Spannungen: 220 V, 110 V, 48 V und 24 V DC.
• Tragbarer Empfänger: integrierte Batterie für Feldeinsatz ohne externe Stromversorgung.
• Kontinuierliche Suche: fortlaufende Ortung des Erdungspunktes während des normalen Systembetriebs.
• Hohe Störfestigkeit: kompensiert Einflüsse verteilter Kapazitäten im System.
• Intelligentes Lademanagement: verkürzt Ladezeit und verlängert Akkulaufzeit.

Anwendungen

• Kraftwerke, Umspannwerke, Bergwerke, Chemieanlagen und weitere DC‑Stromversorgungsbereiche.

Technische Daten / Spezifikationen

• Signalgenerator
  • Ausgangssignalfrequenz: 2,5 Hz
  • Leerlauf-Ausgangsspannung: ±20 V ±5%
  • Signalspannungsamplitudenfehler: <5%
  • Kurzschluss-Ausgangsstrom: ≤ 80 mA
  • Stoßfestigkeit Ausgangsanschluss: 400 V DC
  • Versorgungsspannung: AC 220 V ±10%
  • Frequenz: 50 Hz ±5%
  • Eingangsicherung: 200 mA
  • Maximale Leistung: 3 W
  • Abmessungen (Signalgenerator): 300 × 270 × 200 mm
• Signalempfänger
  • Empfindlichkeit der Signalstromerkennung: 0,5 mA
  • Impedanz des Signalgenerators: 40 KΩ
  • Maximaler Ausgangsstrom: 2,5 mA
  • Anzeige des Empfängers: Ziffern 0 ~ 19
  • Abmessungen (Empfänger): 210 × 100 × 32 mm
  • Klemme A: Φ 50 mm
  • Klemme B: Φ 7 mm × 9 mm
• Komplettgerät
  • Maximal erfassbarer Erdungswiderstand: 300 kΩ
  • Messgenauigkeit Erdungswiderstand: 0 ~ 4,5 kΩ, Fehler ≤ 0,5 kΩ; 4,5 kΩ ~ 300 kΩ, Fehler ≤ 10%
• Abmessungen & Gewicht
  • Gehäuseabmessungen (Mainframe): 340 × 290 × 140 mm
  • Gewicht Mainframe: 3,96 kg
  • Abmessungen Zubehör/Koffer: 390 × 290 × 140 mm
  • Gewicht Zubehör: 2,8 kg
• Alternativnamen
  • Erdschlussdetektor
  • Erdschlusslokator
  • DC-System Erdschlussdetektor
