Gas-Chromatograph UHV-645

GasanalyseFIDTCD

Das UHV-645 ist ein gaschromatographisches System zur Analyse gelöster Gase im Isolieröl (DGA) und zur Zustandsbewertung von Transformatoren durch quantitative Bestimmung der Gaskomponenten.

Systemaufbau

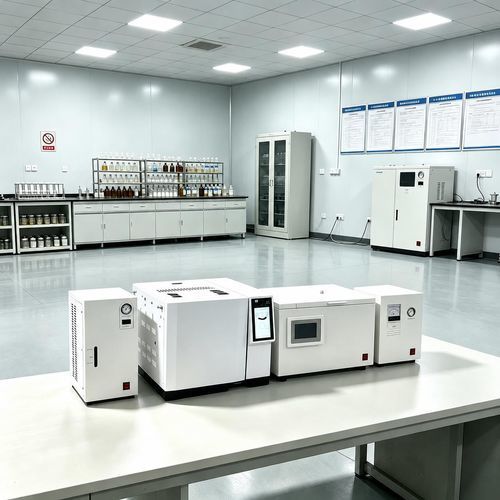

• Ölchromatograph (Host), Luftgenerator, Wasserstoffgenerator, Oszillationsgerät, Standardgaszylinder, Argonzylinder, PC und Zubehör.
• Modulare Bauweise für flexible Detektorkonfiguration und spätere Nachrüstungen.

Hauptfunktionen

• Analysiert 9 Gase: N2, H2, O2, CH4, C2H4, C2H6, C2H2, CO, CO2 zur DGA‑Diagnose.
• 10/100M‑Ethernet mit integriertem IP‑Stack und MODBUS/TCP zur DCS‑Anbindung; drei unabhängige Verbindungsebenen für lokale und entfernte Überwachung.
• Optionale NetChrom™‑Workstation zur zentralen Steuerung mehrerer Chromatographen; Benutzeroberfläche in Chinesisch/Englisch.
• Benutzerkonfigurierbare Temperaturzonen: 6 unabhängige Kanäle; 16‑stufiges Temperaturprogramm; Ofentemperatur Raumtemp.+5℃ bis 400℃; Heiz-/Abkühlrate 0,1–40℃/min; Genauigkeit ±0,1℃.
• Paralleler Multiprozessorbetrieb für Stabilität; Unterstützung mehrerer Detektoren (FID, TCD, ECD, FPD, NPD) und flexible Montage.
• Optionale digitale Gasregelung (EFC/EPC) zur Verbesserung der Reproduzierbarkeit.
• Zeitgesteuertes Selbststartprogramm für geplante/Online‑Analysen (erfordert Online‑Probenahme); automatische Detektoridentifikation, Fehlerdiagnose und Schutz der Daten bei Stromausfall.
• 24‑Bit‑AD mit niedrigem Rauschen, Baseline‑Speicherung und ‑Subtraktion; kompatibel mit WinXP/Win2000/Windows7; CDF‑Lesen und Integration mit Agilent/Waters.

Detektorspezifikationen (Beispiele)

• FID: Nachweisgrenze ≤ 3×10^-12 g/s; Basisrauschen ≤ 5×10^-14 A; linearer Bereich ≥ 10^7.
• TCD: Empfindlichkeit ≥ 10000 mV·ml/mg; Basisrauschen ≤ 20 μV; linearer Bereich ≥ 10^5; Verstärkungen optional 1/2/4/8.
• ECD: Nachweisgrenze ≤ 1×10^-14 g/ml; Rauschen ≤ 0,03 mV; linearer Bereich ≥ 10^4; Quelle Ni63.

Technische Daten / Zusammenfassung

• Modell: UHV-645.
• Analysierte Gase: N2, H2, O2, CH4, C2H4, C2H6, C2H2, CO, CO2.
• Anzeige: 192×64 Matrix‑LCD.
• Temperaturregelung: 6 unabhängige Zonen; Ofen +5℃ bis 400℃; 16 Programmebenen; Genauigkeit ±0,1℃; Heizrate 0,1–40℃/min.
• Pneumatische Steuerung: mechanische Ventilsteuerung oder elektronische Druck/Volumensteuerung (optional).
• Kommunikation: Ethernet (IEEE802.3), MODBUS/TCP.
• Host Gewicht/Abmessungen: 59 kg; 70×60×65 cm. Weitere Modul­daten je nach Ausstattung.
