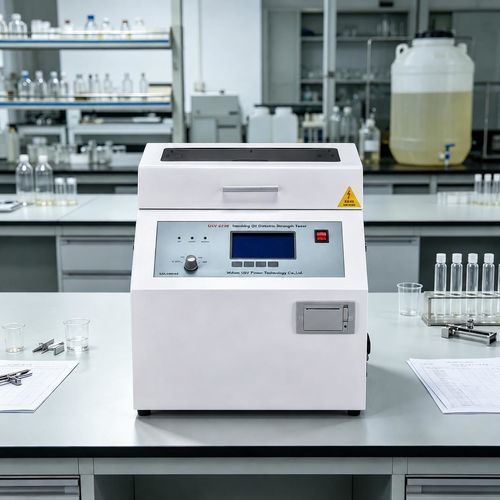

Dielektrimeter für Isolieröl UHV-680

Der BDV‑Prüfgerät für Transformatoröl UHV-680 misst die dielektrische Festigkeit von Transformatoröl und automatisiert Prüfabläufe wie Hochfahren, Halten, Absenken, Rühren, Ruhe, Anzeige, Berechnung und Drucken.

Hauptmerkmale

• Mikrocontrollersteuerung: leistungsfähiger Single‑Chip‑Mikrocomputer für stabile und reproduzierbare Abläufe.
• Watchdog‑Schutz: breitbandige Überwachungssteuerschaltung zur Vermeidung von Systemabstürzen.
• Mehrere Betriebsmodi: integrierte nationale Normmethoden GB1986 und GB2002 sowie anpassbare Prüfprogramme.
• Einstückige Glas‑Ölkapsel: einmal gegossener Spezialglasbecher zur Minimierung von Leckagen und Störeinflüssen.
• HV‑Endabtastung: direkte A/D‑Wandlung am Hochspannungsende zur Reduzierung analoger Schaltungsfehler und zur Erhöhung der Messgenauigkeit.
• Integrierte Schutzfunktionen: Überstrom-, Überspannungs‑ und Kurzschlussschutz; hohe Störfestigkeit und gute elektromagnetische Verträglichkeit.
• Tragbares Design: kompakt und transportabel für Labor‑ und Feldeinsätze.

Dokumente & Medien

• Benutzerhandbuch (PDF) und Kalibrierzertifikat (PDF) zum Herunterladen verfügbar.
• Produktdemonstrations‑ und Einführungs‑Videos verfügbar (YouTube).

Technische Spezifikationen

• Modell: UHV-680
• Versorgungsspannung: Wechselstrom 220 V ±10%
• Netzfrequenz: 50 Hz ±5 Hz
• Leistungsaufnahme: < 200 W
• Ausgangsspannung: 0–80 kV
• Booster‑Kapazität: 1,5 kVA
• Anstiegsraten (Booster‑Geschwindigkeiten): 2,0; 2,5; 3,0; 3,5 kV/s (vier wählbare Stufen)
• Messgenauigkeit: ±2%
• Auflösung: 0,1 kV
• Ruhezeit: 0–15 min (optional)
• Intervallzeit: 0–10 min (optional)
• Druckzyklen: 1–6 (optional)
• Rührzeit: 0–90 s (optional)
• Oberschwingungsverzerrung: < 1%
• Anzeige: Großbild‑LCD
• Elektrodenspalt: Standard 2,5 mm
• Gewicht: 32 kg
• Abmessungen (B×T×H): 409 × 393 × 388 mm

Betriebsbedingungen

• Umgebungstemperatur: 0℃ bis +40℃
• Relative Luftfeuchte: < 85%

Anwendungen

• BDV‑Prüfungen und Bewertung der dielektrischen Festigkeit von Transformatorölen in Laboren und Instandhaltungswerkstätten.
• Qualitätskontrolle für ölgefüllte elektrische Anlagen, Energieversorger und Hersteller.
