Hochspannungs-Dielektrimeter UHV-680S

Mehrpunktfür IsolierölAC

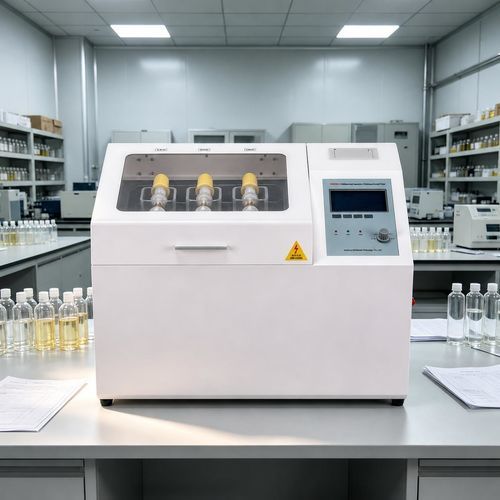

Der UHV-680S ist ein mikroprozessorgesteuerter, tragbarer Dreibecher-Prüfstand zur Messung der Durchschlagfestigkeit (BDV) von Transformator- und anderen Isolierölen, geeignet für Labor- und Außeneinsätze.

Hauptmerkmale

• Mikrocomputer-(Single-Chip)-Steuerung hoher Kapazität für stabile und reproduzierbare Messungen.
• Breitband-Watchdog-Schaltung zur Vermeidung von Systemabstürzen und zur Erhöhung der Sicherheit.
• Mehrere Betriebsarten: nationale Standardmethoden (GB1986, GB2002) und benutzerdefinierte Abläufe.
• Spezialgegossene Glas-Ölbecher in einem Stück zur Vermeidung von Leckagen und zur Reduzierung von Störeffekten.
• Hochspannungs-Endabtastung, die Messwerte direkt an den A/D-Wandler liefert, um analoge Fehler zu minimieren und die Messgenauigkeit zu verbessern.
• Schutzfunktionen: Überstrom-, Überspannungs- und Kurzschlussschutz; hohe Störfestigkeit und gute elektromagnetische Verträglichkeit.
• Tragbares Design zur einfachen Mitnahme für Innen- und Außeneinsätze.

Alternative Bezeichnungen

• Öl-Durchschlagsfestigkeitsprüfer
• Isolieröltester
• Öl-Dielektrikum-Tester
• Durchschlagsfestigkeitstester
• Dielektrischer Öl-BDV-Tester

Charakteristiken / Spezifikationen

• Eingangsspannung: AC 220 V ±10%, 50 ±5 Hz
• Booster-Kapazität: 1,5 kVA
• Ausgangsspannung: 0–80 kV
• Spannungssteigerungsgeschwindigkeit: 2,0 kV/s, 2,5 kV/s, 3,0 kV/s, 3,5 kV/s (wählbar)
• Messgenauigkeit: ±2%
• Stehzeit: 0–15 min (optional)
• Intervallzeit: 0–10 min (optional)
• Rührzeit: 0–90 s (optional)
• Druckzeiten: 1–6 Mal (optional)
• Auflösung: 0,1 kV
• Leistungsverzerrung: < 1%
• Anzeige: Großbild-LCD mit englischer Zeichendarstellung
• Elektrodenspalt: Standard 2,5 mm
• Temperaturbereich: 0–40 °C
• Feuchtigkeit: ≤85 %RH
• Energieverbrauch: < 200 W
• Abmessungen: 730 mm × 410 mm × 390 mm
• Gewicht: 38 kg
