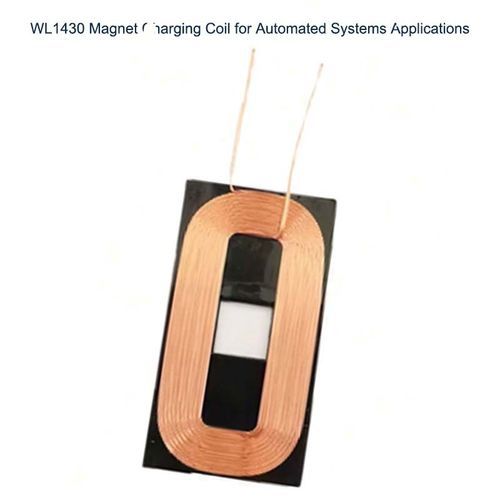

Magnetinduktor WL1430

drahtgewickeltDCLeiterplatten

Übersicht
Eine Magnet-Ladewicklung ist eine elektromagnetische Komponente, die für die Übertragung elektrischer Energie per magnetischer Kopplung in kompakten Ladesystemen ausgelegt ist. Sie wandelt den Eingangsstrom in ein kontrolliertes Magnetfeld um und wird mit einer Empfangsspule zur Leistungsübertragung gekoppelt. Integrierte Magnete ermöglichen wiederholbare Ausrichtung und mechanische Positionierung der Ladeoberflächen.

Funktionsweise
Die Wicklung arbeitet nach dem Prinzip der elektromagnetischen Induktion: elektrische Energie > Senderwicklung > Magnetfeld > Empfängerwicklung > elektrische Energie. Magnete verbessern die mechanische Ausrichtung und den magnetischen Kopplungsgrad, was die Konsistenz der Leistungsübertragung erhöht.

• Wichtige ingenieurtechnische Aspekte: Induktivität, Windungszahl, Drahtstärke, Betriebsfrequenz, Eingangsspannungen, Nennleistung, Spalt zwischen Spulen, magnetische Ausrichtung, Temperaturanstieg, Einbauraum.

Hauptmerkmale
Magnet-Ladewicklungen bieten kompakte Integration und konfigurierbare elektromagnetische Parameter. Typische Merkmale: anpassbare Abmessungen und Form, einstellbare Windungszahl und Induktivität, wählbare Drahtstärke, definierte Spannungs-/Stromwerte und Betriebstemperatur. Magnetische Positionierung gewährleistet wiederholbares Ausrichten. Montageoptionen: Klebeband, Leiterplattenintegration, Kunststoffgehäuse, Metallrahmen oder dedizierte Ladungsmodule. Kontrollierte Wicklung und hochwertige Materialien sorgen für elektrische Stabilität und Produktionskonsistenz.

Produktdatenblatt
Brand: Weilong Technology
Model Number: WL1430
Product Size: 14*30*2 * 9 TS * 6.5 UH
Rated Power (W): 5 W or 10 W
Wire: 0.08 mm * 9 TS
DC Power Source: DC 5 V
DCR: 28.5 UH +/- 10%
Reset Time(s): Nil
Service Life: Nil
Certification: CE, RoHS, ISO9001
Material: copper wire
Power Contact: lead wire
Install Style: adhered tape
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): 0.1 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Anwendungen

• Intelligente Haushaltsgeräte (Ladestationen, smarte Küchengeräte)
• Industrielle Automatisierung: AGVs, Roboter, autonome Maschinen, Inspektionssysteme
• Tragbare Elektronik und Wearables
• Sensoren, smarte Schlösser, IoT-Geräte mit Batterieversorgung
• Kompakte medizinische Überwachungsgeräte und kleine medizinische Geräte

Vorteile & Nachteile

• Vorteile: kompakte OEM-Integration, magnetische Positionierung für wiederholbares Ausrichten, reduzierte mechanische Steckervernutzung, anpassbare elektrische und mechanische Parameter.
• Nachteile: Leistung stark abhängig von Ausrichtung, Abstand und Frequenz; Fehlanpassung reduziert Effizienz; Wicklungswiderstand erzeugt Wärme; nahe Metallteile können Wirbelstromverluste verursachen; Hochleistungsvarianten benötigen ggf. Wärme-Management und zusätzliche Elektronik; kundenspezifische Werkzeuge können die Kosten erhöhen.

Fehlerbehebung

• Ladevorgang startet nicht: Überprüfen Sie Eingangsspannung, Verkabelung, Ladeelektronik und Wicklungskontinuität auf Unterbrechungen oder beschädigte Leiter.
• Niedrige Ladeleistung: Prüfen Sie Ausrichtung, Spalt zwischen Spulen, Induktivität, Betriebsfrequenz und Systembelastung; ein zu großer Spalt verringert die Kopplung.
• Wicklung überhitzt: Prüfen Sie Betriebsstrom, Wicklungswiderstand, Duty-Cycle und Umgebungstemperatur; Überhitzung kann auf zu dünnen Draht oder zu hohen Strom hinweisen.
• Unterbrochene Ladung: Prüfen Sie magnetische Positionierung, mechanische Spielräume und Vibrationseinflüsse, die die Kopplung stören.
• Hohe elektrische Verluste: Messen Sie tatsächlichen Widerstand und Induktivität und vergleichen Sie mit den Spezifikationen; prüfen Sie auf nahe Metallteile, die Wirbelströme verursachen.
• Leistungsänderungen nach Montage: Testen Sie die Wicklung im fertig montierten Produkt — Gehäusematerialien, Magnete, Schrauben, Abschirmungen und PCB-Bauteile können das elektromagnetische Verhalten verändern.

FAQ — Ausgewählt

• Was ist eine Magnet-Ladewicklung? — Eine elektromagnetische Wicklung, die Energie durch magnetische Kopplung überträgt; Magnete können zur Ausrichtung in Ladesystemen verwendet werden.
• Kann sie kundenspezifisch gefertigt werden? — Ja; Spannung, Strom, Leistung, Induktivität, Widerstand, Frequenz, Abmessungen, Drahtdurchmesser, Wicklung und Montage können an OEM-Anforderungen angepasst werden.
• Wie lässt sich die Effizienz verbessern? — Optimieren Sie die mechanische Ausrichtung, minimieren Sie den Abstand zwischen den Spulen, wählen Sie passende Induktivität und Frequenz, verringern Sie den Wicklungswiderstand und vermeiden Sie Metall in der Nähe der Wicklung; validieren Sie die Leistung im eingebauten Zustand.

Eigenschaften / technische Spezifikationen

• Brand: Weilong Technology
• Model: WL1430
• Product Size: 14*30*2 * 9 TS * 6.5 UH
• Rated Power: 5 W or 10 W
• Wire: 0.08 mm * 9 TS
• DC Power Source: DC 5 V
• DCR / Inductance: 28.5 UH ±10%
• Certification: CE, RoHS, ISO9001
• Material: copper wire
• Install style: adhered tape
• Insulation Class: F
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
