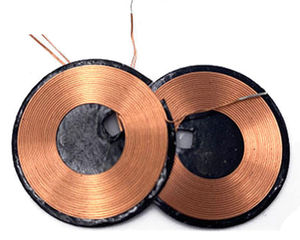

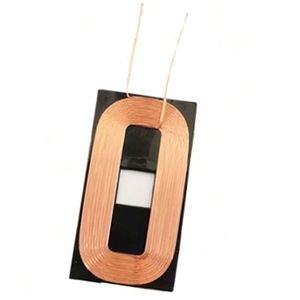

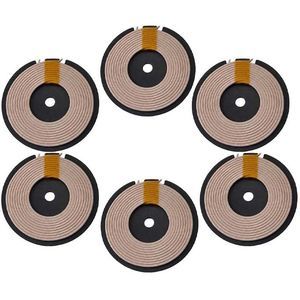

Spule mit Luftkern WL9452

LeistungDCHochfrequenz

Produktübersicht
Induktive Energieübertragungs-Spule für kontaktlose Übertragung elektrischer Energie zwischen kompatiblen Geräten durch elektromagnetische Kopplung über einen Luftspalt. Entwickelt für geschlossene Gehäuse, kontaktloses Laden und Anwendungen, bei denen freiliegende Anschlüsse unerwünscht sind. Als Sender, Empfänger, Kopplungselement oder Mehrspulen-Baugruppe konfigurierbar; anpassbar in Leistung, Betriebsfrequenz, Abmessungen und Einbauumgebung.

Funktionsweise

• Schritt 1 – Einspeisung: DC-Eingang wird vom elektronischen Treiber in hochfrequentes AC umgewandelt.
• Schritt 2 – Erzeugung des Magnetfelds: Die Sender-Spule wird mit Wechselstrom betrieben und erzeugt ein oszillierendes Magnetfeld.
• Schritt 3 – Magnetische Kopplung: Das Feld überquert den Luftspalt und koppelt an die Empfangsspule.
• Schritt 4 – Erzeugung elektrischer Energie: Die Empfangsspule wandelt das sich ändernde Magnetfeld in AC-Spannung um.
• Schritt 5 – Gleichrichtung: Ein Gleichrichter wandelt das empfangene AC in DC-Leistung um.
• Schritt 6 – Spannungsregelung: Die Steuerungselektronik regelt Spannung und Strom zur Last oder Batterie.

Hauptmerkmale

• Anpassbare elektrische Leistung: Induktivität, DC-Widerstand, Q-Faktor, Betriebsfrequenz und Nennleistung sind spezifizierbar.
• Kompaktes Design und flexible Montage: Spulendurchmesser, Dicke, Windungszahl und Drahtstärke sind anwendungsabhängig konfigurierbar.
• Optionale magnetische Abschirmung oder mechanische Halterungen zur Steuerung von Streufeldern und Integration mit empfindlicher Elektronik.

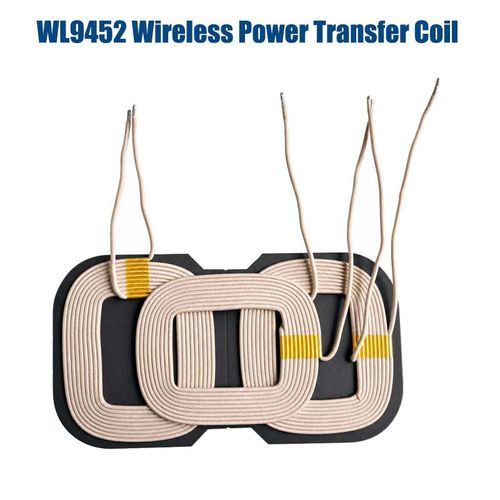

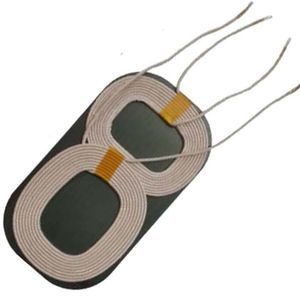

• Mehrspulen-Konfigurationen, einschließlich 3-Spulen-Systemen, zur Verbesserung der Ausrichtungstoleranz oder Optimierung der Kopplung.
• Ausgelegt auf gleichbleibende elektrische und thermische Leistung unter Verwendung geeigneter Materialien und Wickelprozesse zur Sicherstellung langfristiger Zuverlässigkeit.

Anwendungen

• Industrielle Ausrüstung: dichte Sensoren, Überwachungsgeräte und Steuerungsmodulen, die kontaktlose Energieübertragung erfordern.
• Robotik und Automation: Laden für Roboter, AGVs und automatisierte Anlagen zur Automatisierung der Energieversorgung.
• Integrierte OEM-Lösungen: Batterieladung in Produkten, in denen Steckverbinder unpraktisch sind.
• IoT und Niederstromsensoren, bei denen kabelgebundenes Laden oder Batteriewechsel problematisch ist.
• Medizintechnik: kontaktlose Energieversorgung für geschlossene medizinische Geräte und Instrumente.
• Verbraucher- und Smart-Geräte, die kontaktloses Laden erfordern (Smartphones, Wearables, Ohrhörer).

Fehlerbehebung und Konstruktionshinweise

• Prüfen Sie Ausrichtung, Luftspalt, Spuleninduktivität, Betriebsfrequenz und Eingangsleistung bei geringer Ausgangsleistung oder niedriger Effizienz.
• Untersuchen Sie Spulenwiderstand, Wicklungsqualität und nahegelegene leitfähige Materialien bei Überhitzung.
• Verifizieren Sie Resonanzanpassung und Stabilität zwischen Sender und Empfänger bei instabiler Ladung.
• Berücksichtigen Sie Abschirmung, Spulengeometrie, Q-Faktor und thermisches Verhalten bereits in der frühen Konstruktionsphase.
• Validieren Sie die Spulenleistung im eingebauten Zustand im endgültigen Gehäuse und testen Sie unter realistischen Montage- und Ausrichtungsbedingungen.

Technische Daten / Spezifikationen

• Brand: Weilong Technology
• Model Number: WL9452
• Product Size: 94×52×3.0 mm; 9 TS; 8.6 UH
• Rated Power: 15 W or 20 W
• Wire: 0.08 mm × 9 TS
• Inductance / DCR: 28.5 UH ±10%
• Holding Force / Non-excitation Holding Force: Nil / 0
• Reset Time: Nil
• Service Life: Nil
• Certification: CE, RoHS, ISO9001
• Material: copper wire
• Power Contact: lead wire
• Install Style: adhered tape
• Tolerance of Dimension: ±0.1 mm
• Water-proof: None
• Insulation Class: F
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• Thread Depth: 0.1 mm
• Payment Term: TT, or LC at Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
