Magnetisch-induktive Spule WL8346

Leistungdoppeltdrahtlose Lade

Übersicht

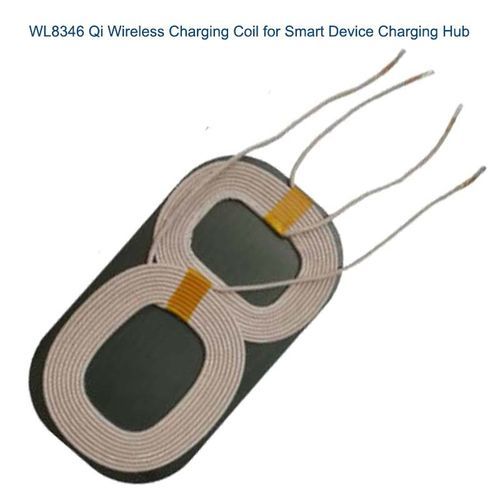

WL8346 ist eine Qi-kompatible drahtlose Lade-Spule, entwickelt für die Integration in Smartphones und kompakte Consumer-Elektronik. Die Spule fungiert als Sender/Empfänger in kontaktlosen Energieübertragungssystemen und legt Wert auf kompaktes Format sowie stabile thermische Eigenschaften.

Zusammenfassung des Dual-Spulen-Designs
WL8346 unterstützt eine Dual-Spulen-Anordnung zur Vergrößerung der nutzbaren Ladefläche und zur Erhöhung der Ausrichtungstoleranz. Zwei Spulen werden entsprechend der mechanischen Konstruktion positioniert; eine elektrische Auswahl oder Schaltung aktiviert die jeweils relevante Spule je nach Position des Empfängers.

Funktionsweise
Eingangsleistung → Ladecontroller → Spule 1 / Spule 2 (Sender) → Wechselmagnetfeld → Empfängerspule → Gleichrichter → Batterie. Im Dual-Spulen-Betrieb wird die relevante Spule angesteuert, um Übertragungseffizienz und Abdeckung zu optimieren.

Hauptmerkmale

• Dual-Spulen-Konfiguration für höhere Positionstoleranz und größere Ladeabdeckung.
• Kompakte Abmessungen, geeignet für Pads, Ständer und Docking-Lösungen für Smartphones.
• Gesteuerte Induktivität und niedriger Gleichstromwiderstand für effiziente Leistungsübertragung.
• Thermisch stabiles Design mit EMV- und Abschirmungsbetrachtungen.
• OEM-Anpassungen möglich: Spulengröße, Abstand, Wicklung und Montageart.

Anwendungen

• Smartphone-Ladepads, Ständer und integrierte Docking-Systeme.
• Ladestationen für Wearables und Smartwatches.
• Ladeetuis für kabellose Ohrhörer und Mehrzonen-Ladegeräte.
• Smart-Home-Produkte: Lautsprecher, Bedienfelder und möbelintegrierte Ladefunktionen.
• Automotive-Integration: kabelloses Laden in Konsolen und Halterungen.
• Kommerzielle Ladeflächen und Mehrpositions-Consumer-Ladegeräte.
• Industrielle IoT-Geräte, die kontaktloses Laden für Sensoren und Handgeräte erfordern.

Vorteile vs Nachteile des 2-Spulen-Designs

• Vorteile: größere effektive Ladefläche, bessere Toleranz bei Fehlausrichtung, flexible mechanische Integration und Mehrpositions-Laden.
• Nachteile: höhere Stückkosten, komplexere Steuerungselektronik, größerer Installationsraum und erhöhter thermischer Prüfaufwand.

Fehlerbehebung: Häufige Probleme und Prüfungen

• Gerät lädt nicht: Netzteil des Senders, Ladecontroller, Spulenverbindungen und Empfängerposition prüfen; sicherstellen, dass die richtige Spule aktiviert ist.
• Intermittierendes Laden: Spulenalignment, Abstand, Steckverbinderqualität und EMI-Quellen prüfen; Metallgegenstände zwischen den Spulen entfernen.
• Langsames Laden: Eingangsleistung, DCR/Induktivität der Spule, Betriebsfrequenz und Empfängerkompatibilität prüfen; thermische Grenzen beachten.
• Spulenüberhitzung: Spulenstrom, Drahtdurchmesser und naheleitende Materialien oder Abschirmungen prüfen, die Verluste verursachen können.
• Eine Spule funktioniert nicht: Schaltkreis, Verkabelung und Lötstellen inspizieren; elektrische Kennwerte jeder Spule messen.
• Leistungsänderungen nach Montage: Spulen vor und nach der Montage testen; Gehäuse, Klebstoffe oder nahe Komponenten können das elektromagnetische Verhalten beeinflussen.

Produktdatenblatt (wichtige Einträge)
Brand: Weilong Technology
Model Number: WL8346
Produktgröße: 83 × 46 × 1,0 mm (laut Datenblattzeile)
Bemessungsleistung (W): 10 W oder 15 W
Draht: 0,08 mm × 10 Windungen (TS)
Induktanz / DCR: 28,5 μH ±10%
Material: Kupferdraht; Stromkontakt über Anschlussleitung
Montage: Klebeband; Maßtoleranz ±0,1 mm
Betriebstemperatur: -10°C bis 100°C; Isolationsklasse: F
Hi-Pot-Test: AC 600V 50/60Hz 2s
Zertifizierung: CE, RoHS, ISO9001
MOQ: 1000 Stk.; Lieferfähigkeit: 5000 Stk./Woche; Lieferzeit: ~30 Tage; Hafen: Shenzhen
Zahlungsbedingungen: TT oder Dokumentenakkreditiv (LC) bei Sicht; Musterbestellung: Ja; Garantie: 1 Jahr
