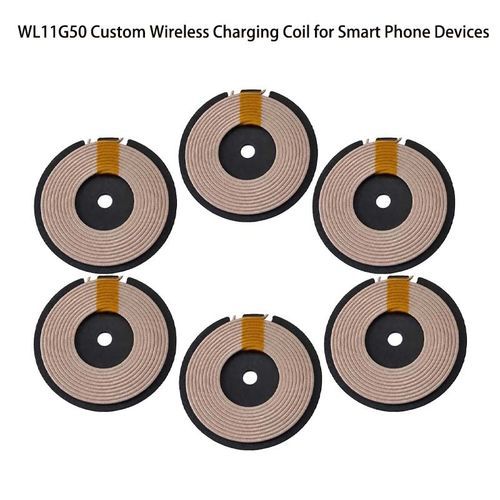

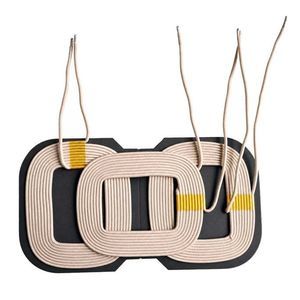

Ferrit-Induktor WL11G50

MagnetdrahtgewickeltLeistung

Übersicht
Individuell anpassbare drahtlose Ladespule zur Energieübertragung in elektronischen Geräten. Konfigurierbar hinsichtlich Größe, Induktivität, Betriebsfrequenz, Nennleistung, Widerstand, Wicklungsstruktur und Abschirmung. Für Sender- und Empfängeranwendungen geeignet; OEM-Entwicklung umfasst Anforderungsanalyse, Konstruktion, Prototypenbau, elektrische Tests und Produktionsoptimierung.

Funktionsweise

• Schritt 1 – Energiezufuhr: Die Ladeschaltung liefert Wechselstrom an die Senderwicklung.
• Schritt 2 – Erzeugung des Magnetfelds: Die Senderwicklung wandelt elektrische Energie in ein sich änderndes Magnetfeld um.
• Schritt 3 – Magnetische Kopplung: Das Magnetfeld überbrückt den Luftspalt zwischen Sender- und Empfängerspule.
• Schritt 4 – Energieempfang: Die Empfängerspule wandelt das veränderliche Magnetfeld zurück in elektrische Energie.
• Schritt 5 – Leistungsaufbereitung: Gleichrichter und Ladeelektronik regeln die empfangene Leistung für Batterie oder Last.

Leistungsbeeinflussende Faktoren

• Spulenposition und -ausrichtung
• Betriebsfrequenz
• Eigeninduktivität
• Widerstand der Spule (DCR)
• Abstand (Luftspalt) zwischen den Spulen
• Ferritabschirmung und magnetische Materialien
• Ladeleistung und Strom
• Nahegelegene Metallteile
• Betriebstemperatur

Hauptmerkmale
Maßgeschneiderte geometrische und elektrische Parameter zur Erfüllung von Platz- und Leistungsanforderungen. Wicklungsoptionen: Kupferdraht, Litz-Draht oder FPC. Ferritabschirmung verbessert die Kopplung und reduziert EMI. Optimierbar für Induktivität, DCR, Betriebsfrequenz und thermisches Verhalten. OEM-Unterstützung für Systemtests und Serienreife.

Datenblatt (auszugsweise)
Brand: Weilong Technology
Model Number: WL11G50
Product Size: 50*1.0 * 10 TS *6,5 UH
Rated Power (W): 5, 10, or 15 W
Wire: 0.08 mm * 105 turns
Holding Force (N): Nil
DCR: 26.5 UH +/- 10%
Service Life: 300 Thousand Times
Certification: CE, RoHS, ISO9001
Material: copper wire
Power Contact: lead wire
Install Style: adhered tape
Tolerance of Dimension: ± 0.1 MM
Water-proof: None
Insulation Class: F
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): 0.1 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Anwendungsübersicht
Geeignet für Smartphones, Smartwatches, IoT-Geräte, Medizinelektronik, Automotive-Module, Industriesensoren, Ladepads und integrierte Wireless-Power-Anwendungen, insbesondere dort, wo Platz, thermisches Verhalten und Ausrichtungs­toleranzen wichtig sind.

Fehlerbehebung (Wichtige Hinweise)

• Wenig effizientes Laden: Spulenausrichtung, Betriebsfrequenz, Induktivität, DCR, Luftspalt und nahe Metallteile prüfen.
• Sporadisches Laden: Ausrichtung, Lade-IC, Stromversorgung und Steckverbinder prüfen.
• Hohe Temperatur: DCR, Strom, Belüftung und Wicklungsaufbau überprüfen.
• Begrenzte Reichweite: magnetische Kopplung, Luftspalt und Ferrit-Anordnung inspizieren.
• Unpassung mit Schaltung: Induktivität, Widerstand, Frequenz und Q-Faktor messen.
• EMI-Probleme: Ferritabschirmung und Nähe zu anderen Komponenten bewerten.

Technische Spezifikationen

• Brand: Weilong Technology
• Model: WL11G50
• Product size: 50*1.0 * 10 TS *6,5 UH
• Rated power: 5 W, 10 W or 15 W
• Wire: 0.08 mm × 105 turns
• DCR / Inductance spec: 26.5 UH ±10%
• Material: copper wire
• Install style: adhered tape
• Tolerance of dimension: ±0.1 mm
• Working temperature: -10°C to 100°C
• Insulation class: F
• Hi-pot: AC 600V 50/60Hz 2s
• Service life: 300,000 cycles
• MOQ: 1000 pcs; Supply ability: 5000 pcs/week; Delivery time: 30 days
• Warranty: 1 year
