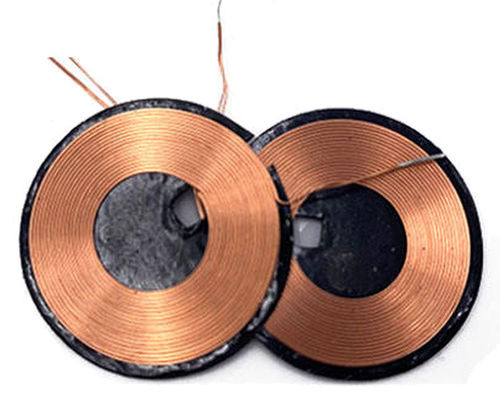

Ferritspule WL0243

EMVgepanzertRF

Übersicht
Drahtlose Ladespulen sind zentrale Bauteile induktiver Energiesysteme, die mittels elektromagnetischer Induktion Energie zwischen Sender- und Empfängerspule übertragen. Sie werden in der Unterhaltungselektronik (Smartphones, Smartwatches, Tablets, Earbuds), in industriellen Steuergeräten und in medizinischen Geräten eingesetzt. Die Spulen sind aus lackiertem Kupferdraht zu einer flachen Spirale gewickelt, um niedrigen Gleichstromwiderstand, stabile Induktanz, geringe Wärmeentwicklung und lange Lebensdauer zu gewährleisten. Ferritabschirmung reduziert EMI und verbessert die Übertragungseffizienz.

Merkmale

• Hohe magnetische Effizienz durch präzises Wickeln von lackiertem Kupferdraht
• Stabile Induktanz mit ±5% Toleranzen
• Niedriger Gleichstromwiderstand (DCR) zur Minimierung von Leistungsverlusten und Wärme
• Ferritblechabschirmung zur EMI-Reduktion und Flusskonzentration
• Kompaktes Flachspiral-Design für kleine Geräte
• Anpassbare Abmessungen, Drahtstärke, Induktanz und Anschlüsse

Anwendungen
Geeignet für Mobilgeräte (Telefone, Tablets, Wearables), kabellose Ohrhörer, In-Car-Ladegeräte, medizinische Geräte mit Bedarf an staub-/wasserdichtem Energieübertrag, Industrieanlagen und Smart-Home-Geräte. Ermöglichen den Verzicht auf mechanische Steckverbinder und die Verwendung versiegelter Gehäuse.

Produktdetails
Elektrische Daten

• Induktanz (L): 300–500 µH
• Induktanztoleranz: ±5%
• Prüf-/Betriebsfrequenz: häufig 85–205 kHz
• Gleichstromwiderstand (DCR): 80–250 mΩ
• Bemessungsstrom (Irms): 1–3 A
• Gütefaktor (Q): ≥ 30
• Isolationswiderstand: ≥ 100 MΩ

Mechanische Daten

• Spulenform: rund oder quadratisch, Flachspiralwicklung
• Drahttyp: lackierter Kupferdraht
• Abschirmung: Ferritblech
• Isolierung: PET- oder PI-Folie
• Anschlussart: Lötpad oder Anschlussleitung
• Befestigung: Klebeanbringung

Modellabmessungen (Beispiele)

• WL35 — Außendurchmesser 35 mm, Innendurchmesser 15 mm, Dicke 2,0 mm
• WL43 — Außendurchmesser 43 mm, Innendurchmesser 20 mm, Dicke 2,0 mm
• WL50 — Außendurchmesser 50 mm, Innendurchmesser 25 mm, Dicke 3,0 mm

Zusätzliche Hinweise
Die Ausführungen sind anpassbar hinsichtlich Drahtdurchmesser, Induktanz, Abschirmdicke und Gesamtgröße zur Erfüllung gerätespezifischer Vorgaben. Die Abstimmung zwischen Spule und Steuerung, die Spulen­ausrichtung und die Ferritdicke beeinflussen Ladeeffizienz und thermisches Verhalten.

Technische Daten

• Induktanz: typischer Bereich 300–500 µH
• Induktanztoleranz: ±5%
• Betriebsfrequenz: 85–205 kHz
• DCR: ~80–250 mΩ
• Bemessungsstrom: 1–3 A
• Gütefaktor: ≥ 30
• Isolationswiderstand: ≥ 100 MΩ
