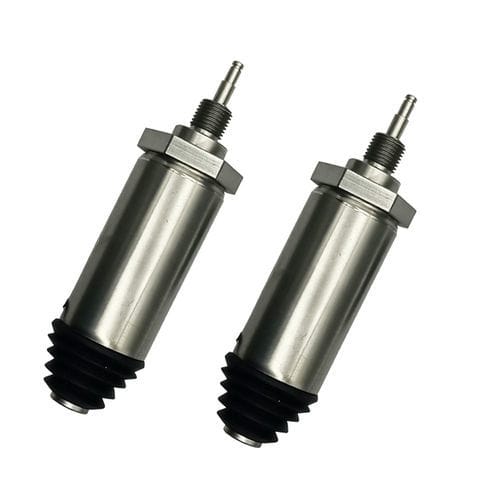

Hubmagnet WL3870

rohrförmigkompakt24 V

Übersicht
Der Rohrförmige Linearmagnet WL3870 ist ein kompakter elektromagnetischer Aktuator, der elektrische Energie in präzise lineare Bewegung umwandelt. Er besteht aus einer zylindrischen Spule, einem geschlossenen magnetischen Gehäuse, einem beweglichen Kern (Plunger), einer Rückzugsfeder und einer Führungswelle. Wird die Spule mit Gleichspannung versorgt, erzeugt sie ein Magnetfeld, das den Kern bewegt; bei Abschaltung bringt die Rückzugsfeder den Kern in die Ausgangsposition zurück.

Konstruktion & Aufbau
Das tubulare Design bietet einen geschlossenen magnetischen Kreis und damit höhere magnetische Effizienz im Vergleich zu offenen Rahmen-Solenoiden. Typische Bauteile sind präzise gewickelte Kupferspulen, Gehäuse aus Kohlenstoffstahl oder mit Beschichtung, präzisionsgefertigte Kerne sowie optionale Oberflächenbehandlungen oder Dichtungen für anspruchsvolle Umgebungen. Die geschlossene zylindrische Bauform reduziert Energieverluste, verbessert die Abschirmung und schützt interne Bauteile vor Staub und Verunreinigungen.

Wesentliche funktionale Merkmale

• Verfügbar als Schub- oder Zugausführung, ausgelegt für schnelle Reaktion und reproduzierbare lineare Hübe.
• Mehrere Größen und konfigurierbare Optionen für Spannungen, Hübe, Kraftausgänge, Einschaltdauer und Montagearten.
• Optionen für Wasserschutz, Oberflächenbehandlung, kundenspezifische Steckverbindungen, Kabellängen und Kernprofile zur Erfüllung von OEM-Anforderungen.

Anwendungen

• Industrielle Automation: Verriegelungen, Positioniersysteme, Tore und Montagemaschinen
• Verpackungsmaschinen, Verkaufsautomaten und textile Maschinen
• Medizin- und Laborgeräte, die präzise Kurzhub-Aktuation erfordern
• Sicherheitssysteme, Smart Locks und automotive Anwendungen
• Landwirtschaftliche Geräte und andere Präzisionssteuerungen

Vorteile & Nachteile

• Vorteile: geschlossener magnetischer Kreis mit hoher Effizienz; kompakte zylindrische Form; schnelle Reaktion; geringe Geräuschentwicklung; guter Schutz vor Verunreinigungen; hoher Anpassungsgrad.
• Nachteile: die Kraft nimmt mit zunehmendem Hub typischerweise ab (Kraft/Hub-Daten prüfen); bei Dauerbetrieb kann es zur Erwärmung kommen, wenn die Spule nicht für Dauerbetrieb ausgelegt ist; begrenzter Hub im Vergleich zu Elektro- oder Pneumatikzylindern.

Fehlerbehebung und Wartung
Überprüfen Sie die Nennspannung und Stromversorgung, messen Sie den Spulenwiderstand zur Erkennung von Unterbrechungen oder Kurzschlüssen, prüfen Sie Verkabelung und Steckverbindungen auf lose Kontakte oder Korrosion, reinigen Sie Führungswelle und Kern bei Feststellen von Verklebungen und überprüfen Sie Federfunktion und Montageausrichtung. Bei Überhitzung Einschaltdauer prüfen und Belüftung verbessern oder Modelle für Dauerbetrieb wählen.

Produktdatenblatt (ausgewählte Felder)
Brand: Weilong Technology
Model Number: WL 3970 (Tabelleneintrag) — Produkt vermarktet als WL3870
Nennspannung: DC 12 oder 24 V
Nennleistung: 10–15 W
Betriebsmodell / Lebensdauer: 100.000 Betriebszyklen angegeben
Schub-/Zugkraft: ca. 1000 gf
Hub: 10–20 mm
Rückstellzeit: 1 s (Off 1–3 s angegeben)
Lebensdauer: 300.000 Zyklen
Zertifizierungen: CE, ROHS, ISO9001
Material: Gehäuse aus Kohlenstoffstahl mit Zinkbeschichtung
Anschlussleitungs­länge: 200 mm
Montageart: beidseitig mit drei montierten Schraubenlöchern für einfache Befestigung
Maßtoleranz: +/- 0,1 mm
Wasserschutz: keiner (Standardversion)
Isolationsklasse: F (~150°C)
Hi-Pot-Test: AC 600 V 50/60 Hz 1 s
Haltekraft ohne Erregung: 0
Betriebstemperatur: -10°C bis 100°C
Einschaltdauer: 1–100% (Modelle für Dauerbetrieb verfügbar)
Zahlungsbedingungen: TT oder LC bei Sicht
Musterbestellung: Ja
Garantie: 1 Jahr
Mindestbestellmenge: 500 Stk.
Lieferkapazität: 5.000 Stk./Woche
Lieferzeit: 30 Tage
Verladehafen: Shenzhen

Produktüberblick / Zusätzliche Hinweise
Rohrförmige Linearmagnete sind in Schub- oder Zugausführung, in verschiedenen Hüben und Kraftstufen erhältlich und können kundenspezifisch angepasst werden (Spannung, Hub, Kernprofil, Federn, Steckverbinder, Oberflächenbehandlung sowie optionale wasser-/staubdichte Versionen). Für dauerhaften industriellen Einsatz sollten Modelle gewählt werden, die für Dauerbetrieb spezifiziert sind, sowie eine geeignete thermische Auslegung vorgenommen werden.

Technische Spezifikationen

• Brand: Weilong Technology
• Model: WL3870
• Nennspannung: DC 12 V oder 24 V
• Nennleistung: 10–15 W
• Hub: 10–20 mm
• Schub-/Zugkraft: ~1000 gf
• Lebensdauer: bis zu 300.000 Zyklen
• Material: Gehäuse aus Kohlenstoffstahl mit Zinkbeschichtung
• Anschlusslänge: 200 mm
• Isolationsklasse: F (~150°C)
• Betriebstemperatur: -10°C bis 100°C
• Einschaltdauer: 1–100% (Modelle für intermittierenden oder Dauerbetrieb)
• Zertifizierungen: CE, ROHS, ISO9001
• MOQ: 500 Stk.; Kapazität: 5.000 Stk./Woche; Lieferzeit: 30 Tage
