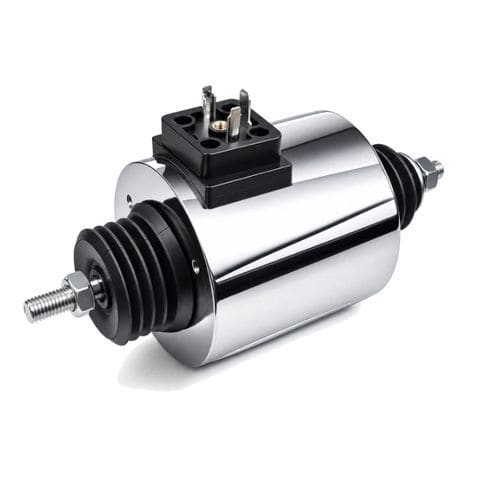

Elektro-Haftmagnet WL7074

linearVerriegelungzum Sortieren

Produktübersicht
Das Rohrsolenoid mit langer Hub WL7074 ist ein Push-Pull-Elektromagnetaktuator für die Steuerung linearer Bewegungen in Industrie- und Gewerbeanwendungen. Die Rohrbauweise konzentriert den Magnetfluss für stabile Kraft und kompakte Einbaumaße. Typische Versorgungsspannungen liegen zwischen DC 6 V und 60 V, die Hübe sind zwischen 5 und 30 mm konfigurierbar.

Hauptmerkmale

• Rohrwicklung und Eisenkolben für effiziente magnetische Kopplung und geringere Energieverluste.
• Push-Pull-Aktuation mit langer Hubweite, einstellbarer Hub (5–30 mm) und Haltekraft (~30–80 N).
• Mehrere DC-Spannungsoptionen (6V, 12V, 24V, 48V, 60V) und kundenspezifische Anschlüsse.
• Schnelle Ansprechzeit, geringe Geräuschentwicklung und kompakte Bauform zur Integration in Automationssysteme.
• Einstellbare Montage (Schraube/Kappe), optionale Wellenverlängerungen, Federn und Halterungen.

Detailbeschreibung
Das WL7074-Design verwendet ein Rohrgehäuse zur Verbesserung der magnetischen Effizienz und Betriebsstabilität gegenüber offenen Rahmenbauarten. Es unterstützt unterschiedliche Einschaltraten (1–100%) und kann für Dauereinsatz oder intermittierenden Betrieb ausgelegt werden. Bei längerem Dauerbetrieb sind geeignete Wärmeableitungsmaßnahmen zu berücksichtigen.

Anwendungen

• Industrielle Automation: Sortierung, Verpackung, Förderanlagen, Textilmaschinen und Produktionsliniensteuerung.
• Sicherheit & Zugangskontrolle: elektronische Türschlösser, Automatenverschlüsse, Schrankschlösser und Zutrittssysteme.
• Medizinische Geräte: Ventile und Fluidsteuerung in diagnostischen und Dosiersystemen mit präziser, geräuscharmer Betätigung.
• Automotive & Transport: Verriegelungsmechanismen, Aktuatorkomponenten und Schaltmechanismen.
• Luft- & Raumfahrt sowie Verteidigung: Aktuatoren für Steuerungssysteme mit hohen Anforderungen an Zuverlässigkeit und Lebensdauer.
• Kommerzielle Ausrüstung: Drucker, Kioske, Automaten und Spielegeräte.

Vorteile & Nachteile

• Vorteile: kompakte Rohrbauweise für höhere magnetische Effizienz; schnelle Schaltzeiten; geringe Geräuschentwicklung; anpassbare Hub- und Montageoptionen.
• Nachteile: magnetische Kraft nimmt mit zunehmendem Hub ab; Dauerbetrieb bei hoher Last erzeugt Wärme und kann thermisches Management erfordern; sehr lange Hübe können besser mit Motoren oder pneumatischen Zylindern realisiert werden.

Fehlerbehebung & Wartung

• Keine Bewegung: Versorgungsspannung, Verkabelung und Steckverbindungen prüfen.
• Überhitzung: Einschaltdauer, Belüftung und korrekte Spannung prüfen.
• Geringe Kraft: auf Verschmutzung, Kolbenverschleiß, Fehlausrichtung oder falsche Hub-Einstellung prüfen.
• Geräusche/Vibrationen: Befestigungen anziehen und interne Komponenten inspizieren.
• Kolben klemmt: reinigen und empfohlene Schutzmaßnahmen anwenden; Schmierung oder Abdichtung in rauer Umgebung erwägen.

Technisches Datenblatt

• Brand: Weilong Technology
• Model: WL7074
• Spannungen: DC 6V, 12V, 24V, 48V, 60V (kundenspezifische Optionen)
• Leistung: ~30–50 W
• Hub: 5–30 mm
• Haltekraft: ~30–80 N
• Rückstellzeit: 0,1 s
• Lebensdauer: bis zu 300.000 Zyklen
• Material: Gehäuse aus Kohlenstoffstahl mit Zinkbeschichtung
• Isolationsklasse: F; Hi-Pot-Test AC 600V 50/60Hz 2s
• Einschaltdauer: 1–100%
• Montage: verstellbare Schraube und Kappe
• Anschluss: DC-Buchse
• Betriebstemperatur: -10°C bis 100°C
• Garantie: 1 Jahr
• MOQ: 1000 Stk.; Lieferkapazität: 5000 Stk./Woche; Lieferung: 30 Tage; Hafen: Shenzhen
