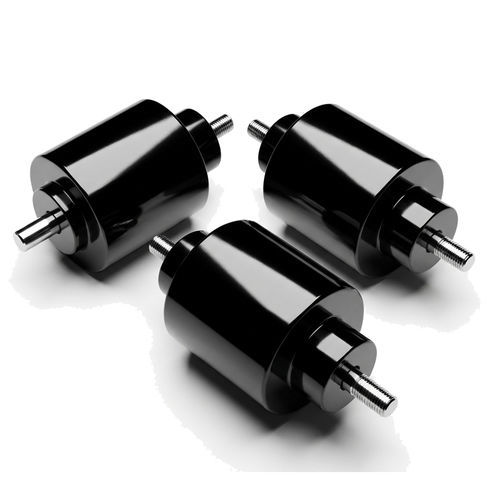

Elektro-Haftmagnet WL4545

linearkompakt24 V

Produktübersicht
Der AS 4545 Zug-/Druck-Magnetaktuator von Weilong Technology ist ein kompakter elektromagnetischer Linearantrieb, konzipiert für industrielle und gewerbliche Automatisierung. Er wandelt elektrische Energie in kontrollierte lineare Bewegung mittels einer optimierten Spule und eines magnetischen Kreises in einem Gehäuse aus kohlenstoffhaltigem Stahl mit Zinkbeschichtung. Standardmäßig in 24 V DC (12 V auf Anfrage) verfügbar, eignet er sich für Anwendungen mit kurzen Hubwegen und schneller Reaktionsanforderung.

Konstruktion & Funktion
Der Aktuator erzeugt bidirektionale (Push- und Pull-)Linearbewegung mit einem Hub von 5–8 mm. Das Design setzt auf einen ausgeglichenen magnetischen Kreis und eine optimierte Spulenanordnung für stabile Reaktion und reproduzierbare Kraft. Die Montage erfolgt über drei seitliche Befestigungsbohrungen zur einfachen Integration. Elektrische und mechanische Parameter (Spannung, Hub, Montageausrichtung) sind konfigurierbar für OEM-Anforderungen.

Anwendungen

• Elektronische Schließsysteme und Zugangskontrolle
• Verkaufsautomaten und Dosiersysteme
• Industrielle Automatisierungsgeräte und Schaltbetätigung
• Medizinische Geräte mit kurzem Linearfahrweg
• OEM-Steuerungen und intelligente Mechanismen

Hauptvorteile

• Kompakte Bauweise für platzbegrenzte Einbauten
• Schnelle, reproduzierbare Linearbewegung für Schalten, Verriegeln und Positionieren
• Breiter nutzbarer Arbeitszyklus je nach Konfiguration
• Standard-Spannungsoptionen (24 V DC; 12 V verfügbar)
• Einfache mechanische Integration durch seitliche Montagebohrungen

Beschränkungen & Auslegungsaspekte

• Begrenzter Hub im Vergleich zu Elektrozylindern und motorgetriebenen Aktuatoren
• Wärmeentwicklung bei Dauerbetrieb — geeignete Zyklusauslegung erforderlich
• Nur lineare Bewegung möglich (keine rotativen oder komplexen Bewegungen)
• Kraftabnahme bei zunehmendem Hub — Lastabgleich erforderlich
• Stabile DC-Versorgung erforderlich für gleichbleibende Leistung

Produktdaten
Brand: Weilong Technology
Model number: AS 4545
Nennspannung: DC 24 V (12 V Option verfügbar)
Nennleistung: 32 W
Lebensdauer/Arbeitsmodell: bis zu 1.000.000 Zyklen (konfigurationsabhängig)
Haltekraft: ~3000 GF
Hub: 5–8 mm
Rückstellzeit: typ. 1–3 s (abhängig von Schaltung und Last)
Service-Lebensdauer: bis zu mehreren hunderttausend bis 1.000.000 Zyklen
Zertifizierungen: CE, RoHS, ISO9001
Material: Gehäuse aus kohlenstoffhaltigem Stahl, verzinkt
Anschlussleitung: 200 mm
Installationsstil: Seitenmontage mit drei Schraubenbohrungen
Maßtoleranz: +/- 0,1 mm
Wasserdichtigkeit: keine (nicht tauchfähig)
Isolationsklasse: F (150°C)
Hi-Pot-Test: AC 600V 50/60Hz 1 s
Haltekraft ohne Erregung: 0
Betriebstemperatur: -10°C bis 100°C
Puls-/Dauerbetrieb: 1–100% (abhängig von der Auslegung)
Gewindetiefe: N/A
Zahlungsbedingungen: TT oder LC bei Sicht
Musterbestellung: verfügbar
Garantie: 1 Jahr
MOQ: 500 Stk
Versorgungsfähigkeit: ~5000 Stk/Woche
Lieferzeit: ~30 Tage
Verladehafen: Shenzhen

Technische Spezifikationen

• Modell: AS 4545
• Marke: Weilong Technology
• Nennspannung: DC 24 V (auch 12 V verfügbar)
• Nennleistung: 32 W
• Hub: 5–8 mm
• Haltekraft: ~3000 GF
• Lebensdauer: bis zu mehreren hunderttausend bis 1.000.000 Zyklen
• Gehäusematerial: kohlenstoffhaltiger Stahl, verzinkt
• Anschlussleitung: 200 mm
• Isolationsklasse: F (150°C)
• Betriebstemperaturbereich: -10°C bis 100°C
• Puls-/Dauerbetrieb: 1–100% (anwendungsabhängig)
• Zertifizierungen: CE, RoHS, ISO9001
• Logistik: MOQ 500 Stk, Kapazität ~5000 Stk/Woche, typische Lieferung ~30 Tage
